Ürün Ayrıntılar

yetenek

Temel Avantajlar

Karmaşık Geometri Yeteneği

Dönen raylar, geçmeli parçalar ve ince duvar çubukları gibi karmaşık özellikleri oluşturma becerisine sahip. Hassas kaydırıcı ve ejektör tasarımları, temiz parçanın hasar görmeden çıkarılmasını sağlar.

Hassas Kontrolü Tak

Çok bileşenli montaj (kapaktan raylara) için kritik kalıp boyutları IT8IT10 tolerans dereceleri dahilinde tutularak pürüzsüz, bağlayıcı olmayan kayma hareketi sağlanır.

Malzeme Uyarlanabilirliği

Kalıp tasarımı, çeşitli mühendislik plastiklerini (örn. ABS, PC/ABS, POM) barındırarak müşterinin malzeme seçimine göre çekme ve soğutma sistemi ayarlamalarına olanak tanır.

Yüzey Kaplama Tutarlılığı

Kalıp boşlukları, iç mekan gereksinimlerine uyacak şekilde ince dokulu veya cilalanabilir, böylece bitmiş parçaların dokunsal ve görsel tutarlılığı sağlanır.

özellikler

Ürün Özellikleri

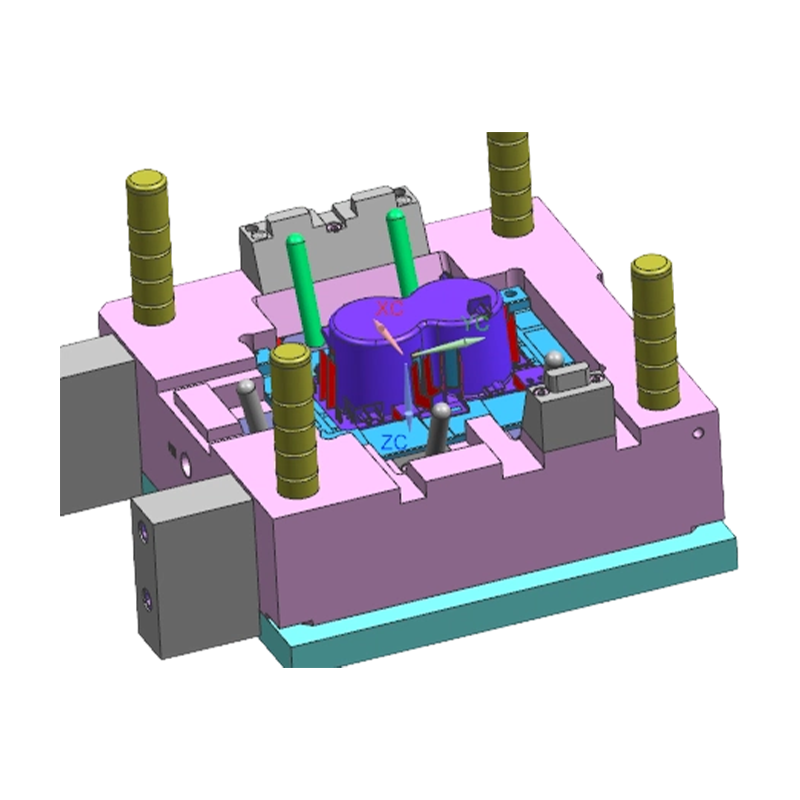

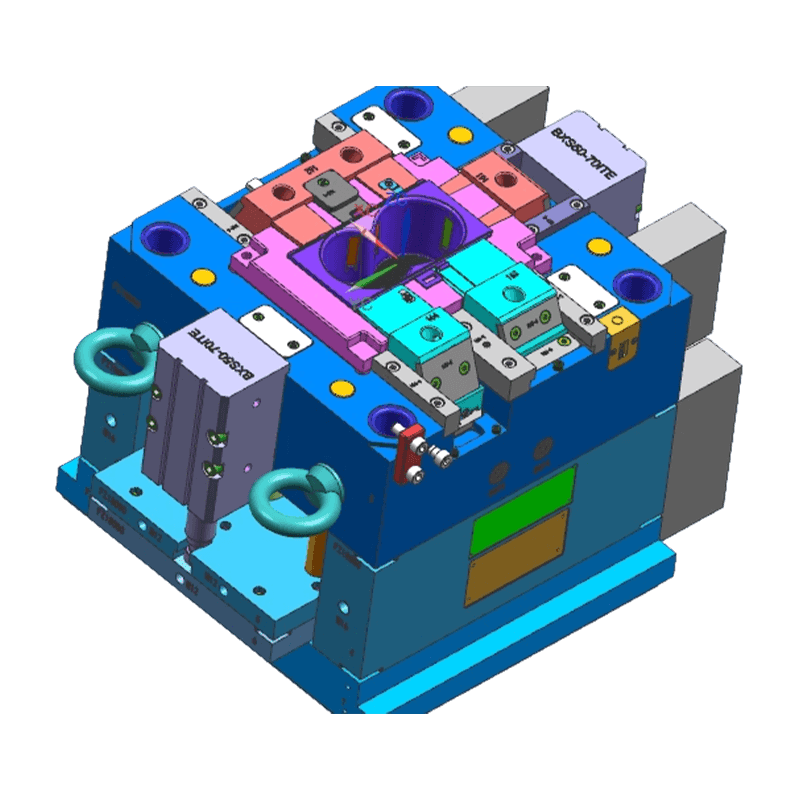

Hassas Kaydırıcı/Çekirdek Çekme Mekanizmaları

Doğru kaydırıcı veya kaldırıcı tasarımları, makaralı kılavuz raylarında alttan kesikler ve yan delikler oluşturarak güvenilir ve istikrarlı hareket sağlar.

Optimize Edilmiş Soğutma Sistemi

Uyumlu soğutma kanalları, çevrim süresini etkili bir şekilde kontrol etmek ve büzülme deformasyonunu en aza indirmek için parça duvar kalınlığına göre tasarlanmıştır.

Aşınmaya Dayanıklı Tasarım

Genel kalıp ömrünü uzatmak için yüksek aşınma alanlarına (sürgülü raylar gibi) kesici uçlar veya lokal ısıl işlem uygulanır.

Değiştirilebilir Aşınma Bileşenleri

Yüksek aşınma alanlarındaki (örneğin ray bölümleri) kritik şekillendirme parçaları, bakımı kolaylaştıracak ve uzun vadeli maliyetleri azaltacak şekilde sökülebilir şekilde tasarlanmıştır.

▸ kullanım durumu

Uygulamalar

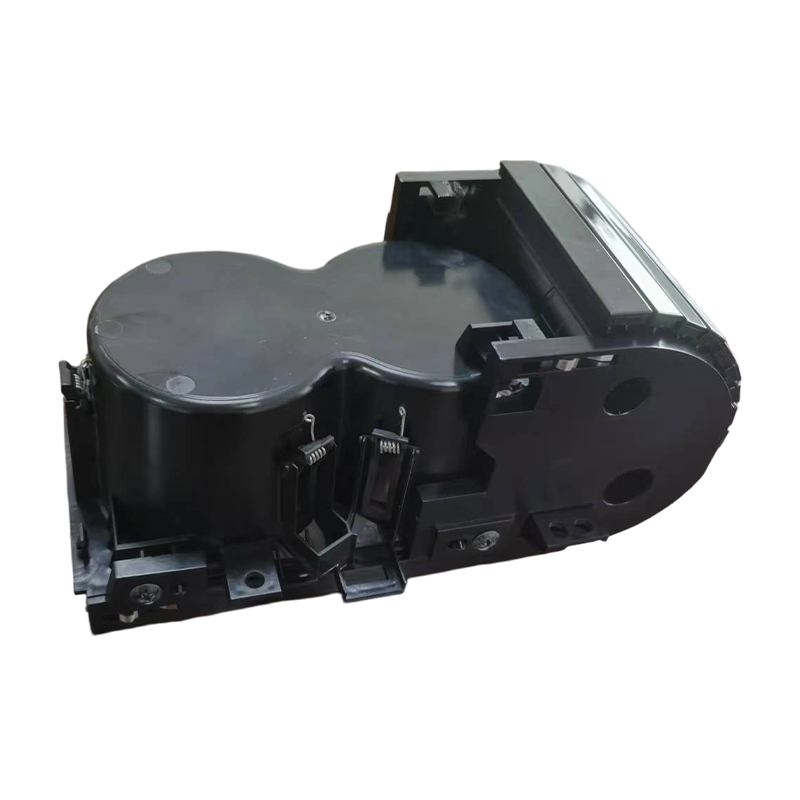

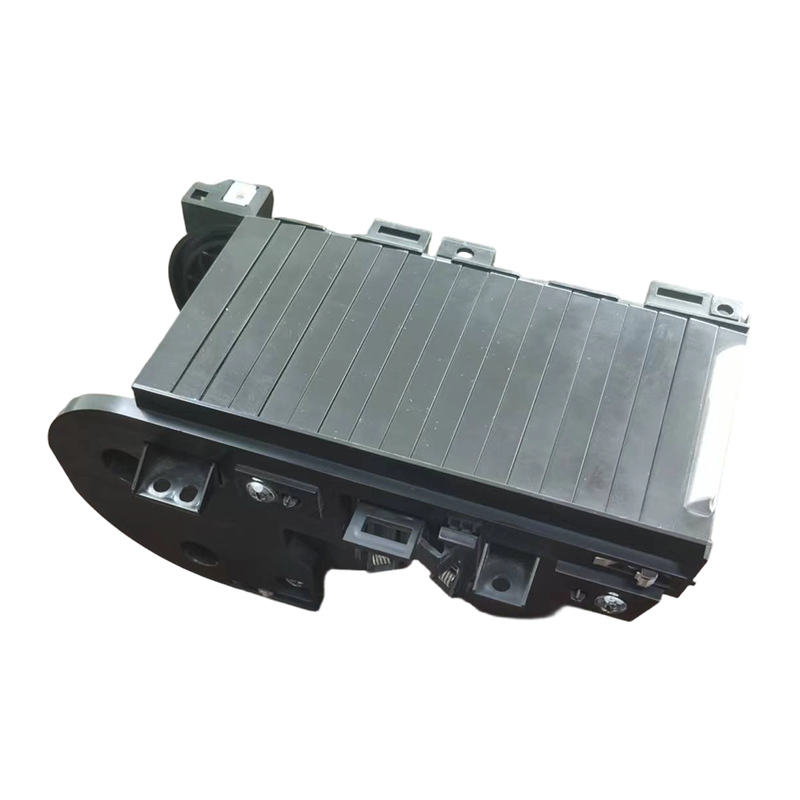

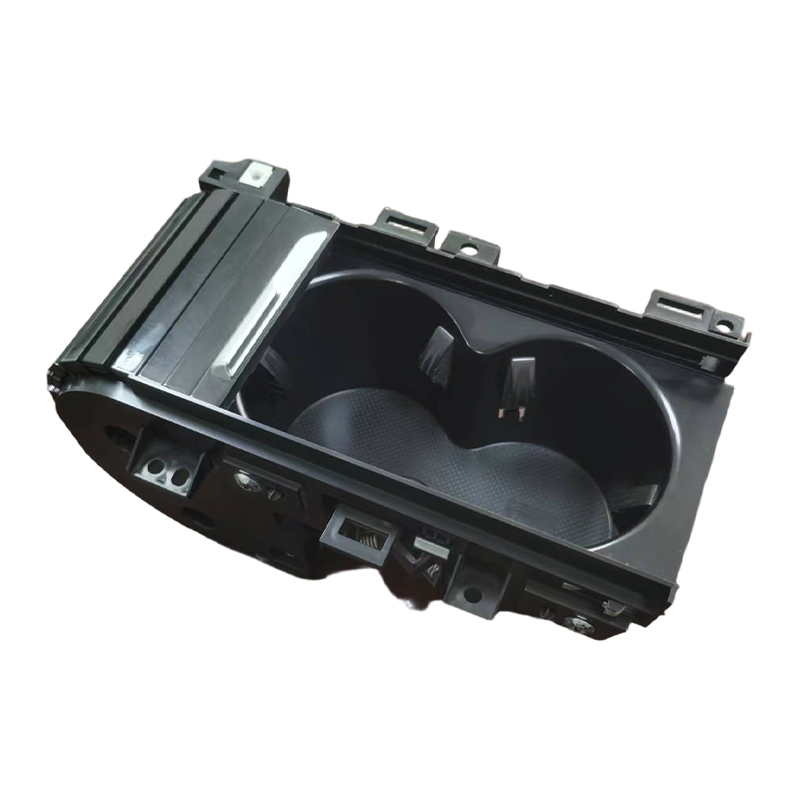

Bu kalıp öncelikle otomotiv iç orta konsolları için stor perde bardak tutucu düzenekleri üretmek için kullanılır. Binek araçlardaki (otomobiller, SUV'ler, MPV'ler) gösterge paneli veya zemin konsolu modülleri için geçerlidir ve Tier1 otomotiv tedarikçilerine ve OEM'lere tedarik edilir.

◆

Yaygın Sorunlar ve Çözümler

Rulo kapağının raylarda gürültülü veya dirençli kayması.

Ray alanlarında taslak açılarını ve yüzey parlatma/dokulu tekdüzeliğini optimize edin; parlamayı veya çapakları önlemek için kaydırıcının oturma boşluklarını kontrol edin.

Bardak tutucusu kenarlarında veya geçmeli oturma yerlerinde batma izleri.

Kalıp akışı analizi yoluyla kapı konumunu optimize edin veya yerel tutma basıncını artırın; Eşit soğutma sağlamak için ilgili alanlardaki soğutma verimliliğini ayarlayın.

Uzun üretim çalışmalarından sonra ray boyutunda aşınma ve artan boşluk.

Ray oluşturma parçaları için nitrürleme/kaplamalı aşınmaya dayanıklı çelik kullanın; Daha kolay bakım için ek parçaları değiştirilebilir şekilde tasarlayın.

⏺

Önemli Hususlar

1 Parçalar arası ilişkileri ve hareket yollarını doğrulamak için kalıp tasarımından önce panjur bileşeninin tam 3 boyutlu montaj çizimini sağlayın.

2 Çekme ayarı ve çelik seçimi değerlendirmesi için plastik malzeme kalitesini ve katkı maddelerini (örn. cam elyaf içeriği) doğru bir şekilde belirtin.

3 Kaydırıcı ve ray alanlarındaki yağ kalıntılarını ve kalıntıları düzenli olarak temizleyin; Mekanizmanın sorunsuz çalışmasını sağlamak için yağlama sistemini inceleyin.

Ürün Ölçüleri	110x183x86
Ürün Malzemesi	PC ABS'si
Ürün Fiyatı	1,3 ABD Doları
Ürün Teslim Süresi	30 gün
Kalıp Fiyatı	21.000 ABD Doları
Kalıp İmalat Süresi	50 gün
Gönderim Koşulları	FOB Şangay
Ödeme Koşulları	T/T
Kalıp Malzemesi	NAK80
Test Yöntemleri	CMM
Kalıp Ömrü	500 bin
Garanti Süresi	12 ay
