Karmaşık eğriliğe sahip, çok parlak robotik kabuk yüzeylerinde görünür örgü çizgilerini önlemek için enjeksiyon kalıplarını nasıl tasarlarsınız?

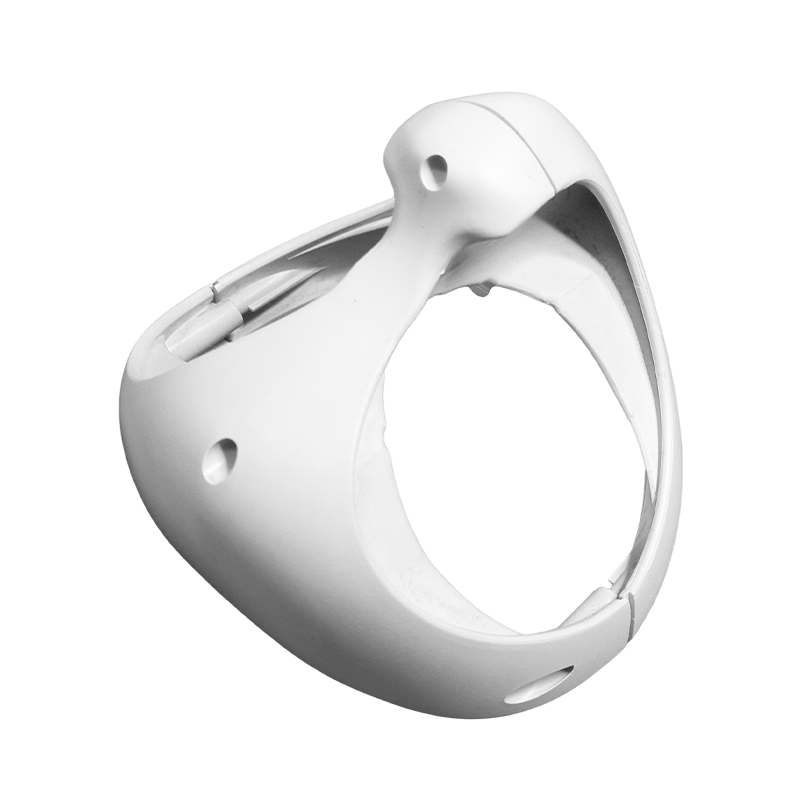

Çok parlak robotik kabuklar (örneğin servis robotları, elektrikli süpürgeler veya endüstriyel robot kapakları için) kusursuz estetik yüzeyler gerektirir. bir örgü hattı (kaynak hattı) iki erimiş cephe bir engelin (örneğin, çıkıntı, çıkıntı veya açıklık) etrafında buluştuğunda ve tamamen kaynaşmadığında oluşur. Karmaşık kavisli yüzeylerde bu çizgiler, sıyırıcı ışık altında oldukça görünür ve kusur olarak algılanabilir. Görünür örgü çizgilerinin önlenmesi aşağıdakilerin bir kombinasyonunu gerektirir: eriyik akış kontrolü , kapı yerleşimi , kalıp sıcaklığı yönetimi ve yüzey mühendisliği .
1. Görünür Örgü Çizgilerini Önlemeye Yönelik Temel Tasarım Stratejileri
| Strateji | Tasarım Yöntemi | Örgü Hattı Görünürlüğüne Etkisi | Tipik Parametre | |
|---|---|---|---|---|
| Kapı konumu ve numarası | Kapıyı/kapıları, eriyik ön yakınsama görünmeyen alanlarda (örneğin gelecekteki etiket alanı, kenar veya geçmeli geçmenin altında) meydana gelecek şekilde yerleştirin. Kullanım sıralı valf geçidi yakınsamayı tamamen ortadan kaldırmaktır. | Görünürlüğü "açıkça görünür"den "tespit edilemez"e düşürür (ASTM D2457 uyarınca derece 1). | Valf kapısı gecikmesi: kapılar arasında 0,1–0,5 saniye. | |
| Kalıp sıcaklığı (lokal kontrol) | Kullanım bağımsız ısıtma kartuşları veya yağ kanalları Yerel kalıp sıcaklığını nominalin 20–30°C üzerine çıkarmak için örgü hattı bölgelerinin yakınında. | Moleküler difüzyonu iyileştirir, örgü hattındaki çentik derinliğini %40-60 oranında azaltır. | Nominal: 70–90°C (PC/ABS); Yerel: 100–120°C. | |
| Ön hız profilini eritme | Kullanım yüksek hızlı enjeksiyon (200–300 mm/s) kesme ısıtma yoluyla erime sıcaklığını arttırmak için örgü hattı oluşumundan hemen önce, ardından aşırı paketlemeyi önlemek için hızı hemen azaltın. | Örgü hattında erime sıcaklığını 5–10°C yükselterek kaynaşmayı iyileştirir. | Profil: %80 hız → örgü çizgi bölgesi → 5 mm için %120 hız → %80'e geri dön. | |
| Örgü hattında havalandırma | Ekle 0,02–0,03 mm derin havalandırma Sıkışan havanın kaçmasına izin vermek ve görünür işareti derinleştiren hava sıkışmasını önlemek için tam olarak öngörülen örgü hattı konumunda. | "Gümüş" görünümünü ortadan kaldırır; görsel genişliği <0,05 mm'ye düşürür. | Havalandırma alanı uzunluğu: 1–2 mm, ardından 0,5 mm rahatlama. | |
| Kalıp yüzeyi | Bakım SPI A-1 (elmas cilası) veya A-2 (6000 kum) boşluk yüzeyinde bitirin. Işık yansıması daha düzgün olduğu için örgü çizgiler çok parlak yüzeylerde daha az görünür. | Yansıma saçılımı azalır ve örgü çizgileri neredeyse görünmez hale gelir. | Rz ≤ 0,05 mikron. | |
| Malzeme (Robot Kabukları için Tipik) | Kalıp Sıcaklığı (°C) | Erime Sıcaklığı (°C) | Örgü Hattı Görünürlüğü (Optimizasyondan Önce) | En İyi Uygulamalardan Sonra Görünürlük |
| PC/ABS (örn. Bayblend T65) | 80–100 | 260–280 | Orta (genişlik 0,15–0,25 mm) | Neredeyse görünmez (genişlik ≤0,05 mm) |
| PC (doldurulmamış, şeffaf veya opak) | 90–110 | 280–310 | Yüksek (keskin çentik) | Düşük (ancak valf geçişi olmadan otlayan ışık altında hala görülebilir) |
| ABS (yüksek parlaklık derecesi) | 70–85 | 230–250 | Düşük ila orta | Görünmez (havalandırma hızı profili oluşturmayla) |
| PC %10GF (yapısal robot kabuğu) | 90–110 | 280–310 | Yüksek (GF yönelimi görünürlüğü artırır) | Orta (ortadan kaldırmak için valf geçidi gerektirir) |
