Motosiklet kaporta enjeksiyon kalıplarında darbe dayanımı ve estetik kabul açısından kaynak hattının konumlandırılması neden kritiktir?
Motosiklet kaplamalarında (örneğin ön kaportalar, yan kapaklar, kuyruk bölümleri), boşluk doldurma sırasında iki eriyik cephe karşılaştığında bir kaynak hattı oluşur. Gizli parçaların aksine, kaplamalar tamamen açıktadır ve sıklıkla yüksek parlaklıkta veya metalik yüzeylerle boyanır. Kötü kaynak hattı konumlandırması şunlara yol açar: görünür yüzey işaretleri (otlayan ışık altında reddedilebilir) ve yerelleştirilmiş zayıf bölgeler Darbe veya titreşim sırasında çatlayabilir. Bu nedenle, kaynak hattı konumunun kontrol edilmesi sadece estetik bir gereklilik değil aynı zamanda sürücüyü ve iç bileşenleri koruyan parçalar için güvenlikle ilgili mekanik bir gerekliliktir.
1. Darbe Dayanımı ve Kaynak Hattı Konumu
| Kaynak Hattı Konumu | Tipik Darbe Dayanımı Koruması* | Darbe Altında Arıza Modu (örn. taş çarpması veya düşme) | Risk Düzeyi |
|---|---|---|---|
| Düz, yapısal olmayan alanda | Temel malzemenin %50-70'i | Görünür yüzey çatlağı var ancak parça sağlam kalabilir | Düşük ila orta |
| Montaj çıkıntısı, kaburga kesişimi veya kenarın yakınında | Temel malzemenin %30–50'si | Çatlak çıkıntı boyunca yayılır → bağlantı elemanı kaybı → kaportanın ayrılması | Yüksek |
| Keskin bir kavis veya havalandırma deliği boyunca | <%30 temel malzemeden | Düşük sıcaklıklarda (-20°C) özellikle ABS veya PC/ABS'de ani gevrek kırılma | Kritik |
*Kaynak hattında ve kaynak dışı alanda ABS veya PC/ABS (tipik kaplama malzemeleri) için tutma değerleri, aletli düşen dart darbesi (ASTM D3763) ile ölçülmüştür.
2. Motosiklet Kaportalarındaki Kaynak Hatlarının Estetik Kabul Kriterleri
| Bitiş Türü | İzin Verilen Kaynak Hattı Görünürlüğü | Muayene Yöntemi | Tipik Müşteri Gereksinimi (ör. Triumph, Harley, Japon OEM'leri) |
|---|---|---|---|
| Yüksek-gloss painted (base coat clear coat) | Görünmüyor herhangi bir açı veya ışık kaynağı altında | Grazer ışık denetimi (500–1000 lüks, 45° dönüş) | Sıfır tolerans → kaynak hatları gizli yüzeylere yeniden konumlandırılmalı veya valf geçişiyle ortadan kaldırılmalıdır. |
| Mat veya dokulu kaplama (örneğin TPE üst kalıp) | Hafifçe görünür (dokunsal değil, genişlik ≤0,1 mm) | 500 mm mesafeden çıplak gözle görsel | Yalnızca alt yan kapaklarda veya koltuk altı alanlarında izin verilir. |
| Karbon fiber görünümlü / kalıplanmış film eki | Kesinlikle görünmez (desen sürekliliğini kesintiye uğratır) | 2x büyütme altında görsel | Kaynak çizgisi bir model kopması veya tasarım çizgisine denk gelmelidir. |
3. Fanze T&M (Jiashan) Co., Ltd., Motosiklet Kaplama Kalıpları için Kaynak Hattı Konumunu Nasıl Kontrol Ediyor?
- Kalıp akışı simülasyonu : Tasarım aşamasında kaynak hattı konumunu tahmin etmek için Autodesk Moldflow veya Moldex3D'yi kullanır. Kaynak çizgileri kasıtlı olarak görünmeyen alanlara (örneğin ızgara özelliklerinin arkasına, ayırma çizgileri boyunca veya dekoratif çıkartmaların altına) kaydırılmıştır.
- Kapı konumu ve numarası optimizasyonu : Karmaşık kaplamalar için (örn. birden fazla açıklığa sahip ön kaporta), aşağıdakileri seçer: 4–6 valf kapısı A Sınıfı yüzeylerdeki kaynak çizgilerini tamamen ortadan kaldırmak için sıralı açılma özelliğine sahiptir.
- Lokalize havalandırma ve erime sıcaklığı kontrolü : Moleküler difüzyonu iyileştirmek ve görsel belirginliği azaltmak için kritik kaynak hattı bölgelerinde kalıp sıcaklığını (10–20°C) ve havalandırma derinliğini (0,03–0,05 mm) artırır.
- Enjeksiyon profili oluşturma : Darbe mukavemetini %70'in üzerinde tutma oranını korurken, kaynak hatlarını daha kalın, daha az görünür bölümlere itmek için yavaş-hızlı-yavaş hız profilini uygular.
Bu teknikler üretim kalıplarında doğrulanmıştır. Zafer Motosikletleri (Birleşik Krallık) ve yerli motosiklet OEM'leri, hem darbe dayanımı hem de yüzey görünümü açısından Cpk ≥ 1,33 ile.
4. SSS
SSS 1: Büyük, karmaşık bir motosiklet kaportasında kaynak hattı tamamen ortadan kaldırılabilir mi?
C: kullanılarak tamamen ortadan kaldırılması mümkündür. sıralı valf kapısı sıcak yolluk sistemleri ve dikkatli kalıp tasarımı, ancak kalıp maliyetini %25-40 artırır. Çoğu uygulama için Fanze T&M (Jiashan) Co., Ltd. şunları önerir: stratejik yeniden konumlandırma Kaynak hatlarının tamamen ortadan kaldırılması yerine gizli veya düşük gerilimli alanlara kaydırılması. Görünür yüzeylerde mutlak sıfır kaynak çizgisine ihtiyaç duyan müşteriler için şirket, motosiklet kaplamaları kaporta plastik enjeksiyon kalıbı Triumph'un üst düzey kaporta projesi için başarıyla sunulan 6 valfli sıralı geçitli çözümler.
SSS 2: Kaynak hattı konumu darbe dayanımı sertifikasyonunu nasıl etkiler (örn. kasklar veya motosiklet kaporta düzenlemeleri için ECE 22.06)?
C: Kaplamalar kasklarla aynı derecede güvenlik açısından kritik olmasa da birçok OEM, üretici standartlarına göre darbe testlerine ihtiyaç duyar (örneğin, 500 mm'den 5 kg'lık bir kütlenin düşürülmesi). Kötü konumlandırılmış bir kaynak hattı darbe mukavemetini şu şekilde azaltabilir: %50'den fazla , testin başarısız olmasına yol açar. Fanze T&M (Jiashan) Co., Ltd., kalıp akış raporundaki kaynak hattı konumlarını belgelemek için IATF16949 prosedürlerini takip eder ve gerçek kaynak hattı bölgelerinden kesilmiş kalıplanmış numuneler üzerinde aletli dart darbesini kullanarak darbe mukavemetini doğrular. Tüm kaynak hatlarının temel malzeme darbe enerjisinin ≥%70'ini tutması gerekir.
SSS 3: Fanze T&M (Jiashan) Co., Ltd.'nin kritik kaynak hattı gereksinimleri olan motosiklet kaporta kalıpları konusunda ne gibi özel deneyimleri var?
C: Fanze T&M (Jiashan) Co., Ltd. 2005 yılında kuruldu ve hassas enjeksiyon kalıpları ve enjeksiyon parçaları konusunda uzmanlaşmıştır. Şirket, 2016 yılında 14.000 m² kullanılabilir tesis alanı ve yaklaşık 100 çalışanıyla Jiashan İlçesi Guigu Park'a taşındı. Japonya ve Almanya'dan ithal CNC, EDM, yavaş hareket eden tel kesme makineleri ve yüksek performanslı enjeksiyon kalıplama ekipmanlarına sahiptir. Şirket IATF16949 sertifikasına sahiptir ve IATF16949 ile iyi işbirliği ilişkileri kurmuştur. İngiliz Triumph Motosikletleri , yerli SAIC, Changan ve Japon Tiger Electric.
Özel motosiklet fuar deneyimi şunları içerir:

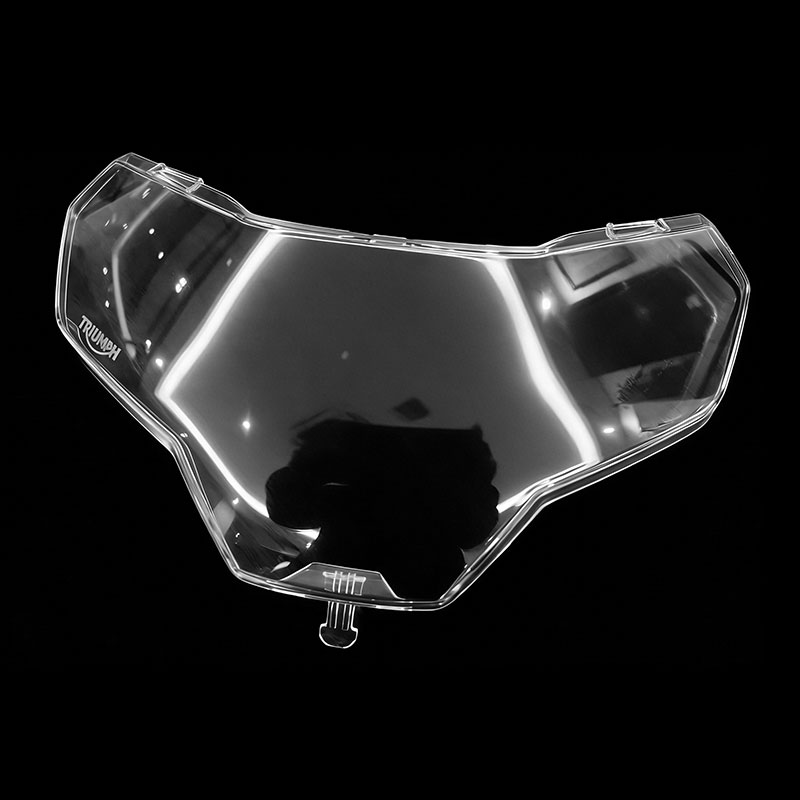

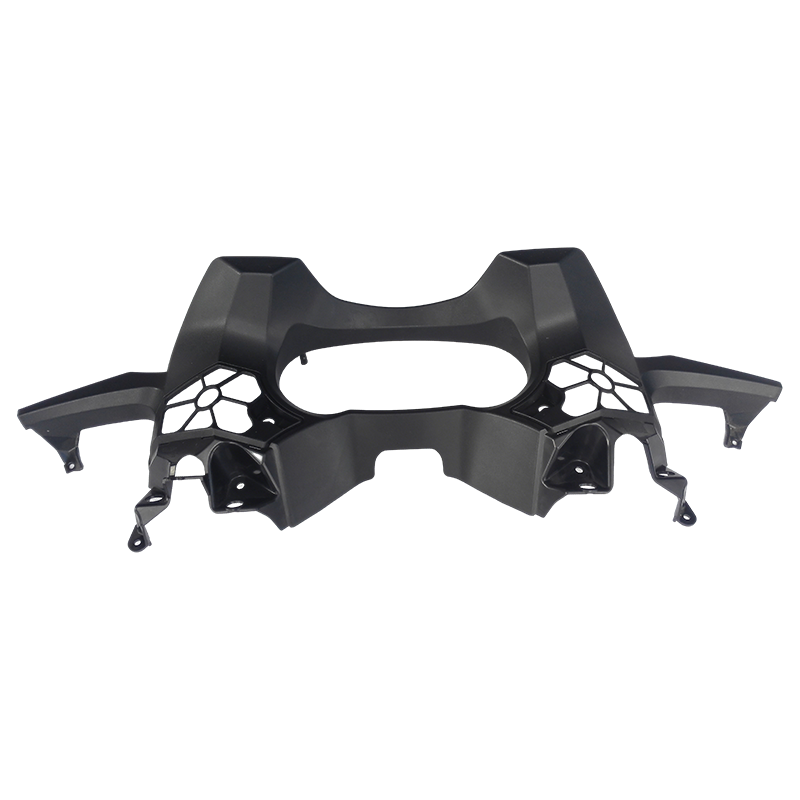

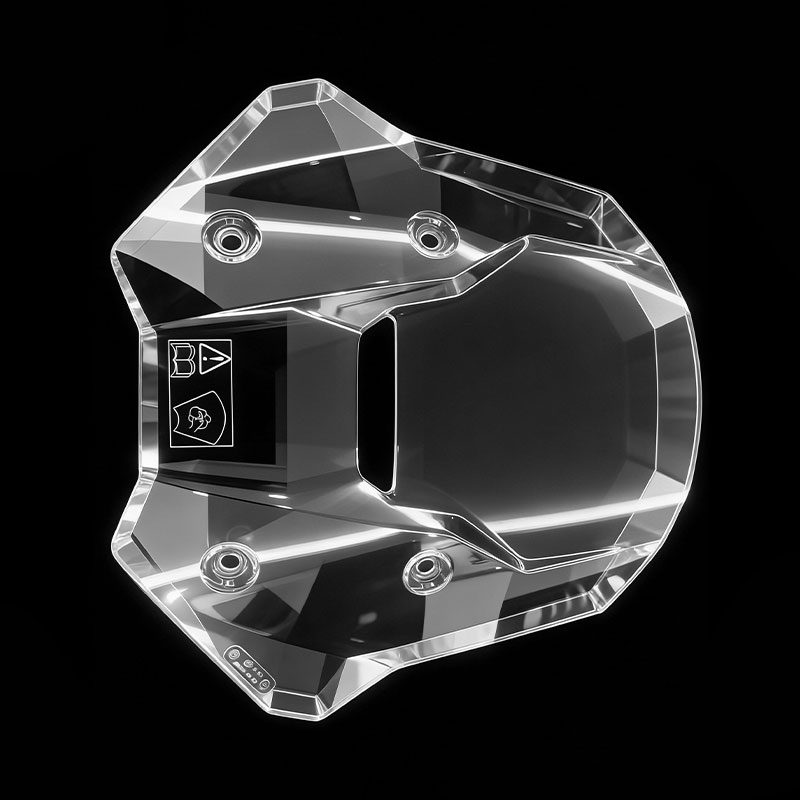

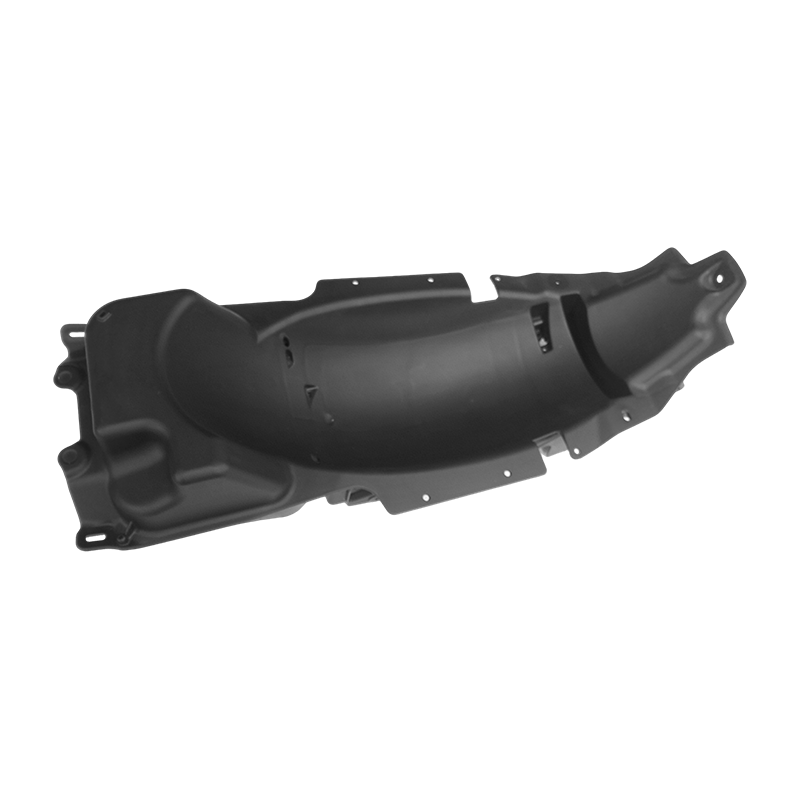

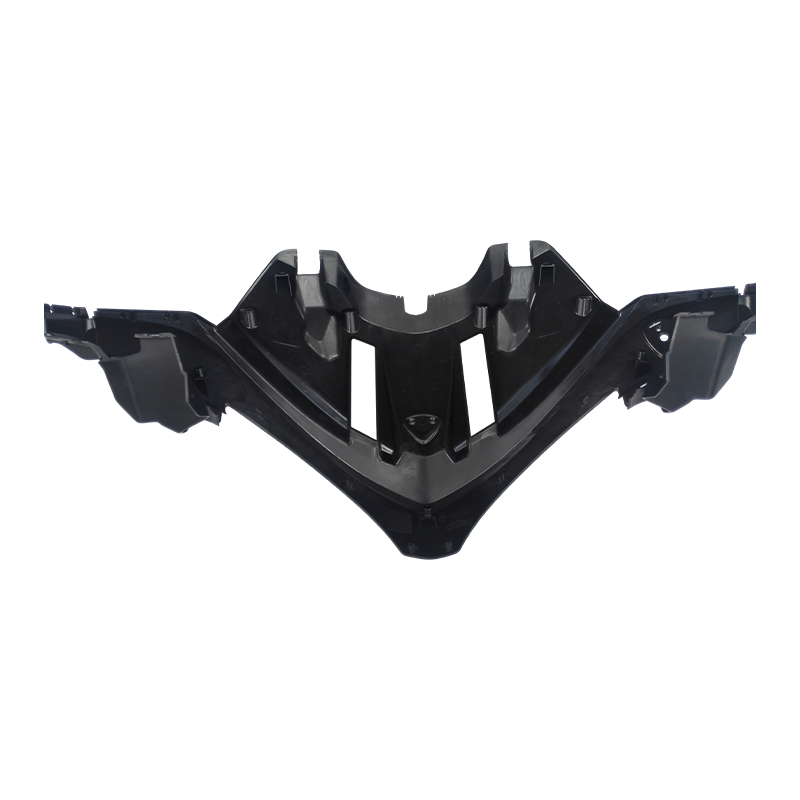

- Triumph Street Triple için ön kaporta kalıbı : Çok parlak boyalı yüzeyde sıfır görünür kaynak çizgisi elde etmek için 6 valf kapısı Moldflow yeniden konumlandırması kullanıldı.
- Yerli 400cc sportbike için yan kapak kalıbı : Kaynak hattı, %78 olarak ölçülen darbe dayanımı tutma özelliğiyle (önceki tedarikçi tasarımındaki %45'e kıyasla) hava giriş ızgarasının arkasına başarıyla gizlendi.
- Entegre LED muhafazalı kuyruk bölümü kalıbı : Işık geçirgenliği alanına müdahaleyi önlemek için doğal kenar boyunca yerleştirilen kaynak hattı.
Firmamız kalite politikasına bağlı kalmaktadır. "hassaslık, yüksek verim, döküm kalitesi" ve dünya çapındaki müşterilerden büyük övgü kazandı.
Püskürtme ve akma izlerini önlemek amacıyla A Sınıfı yüzey motosiklet kaporta kalıplarında kapı konumu seçiminde kritik hususlar nelerdir?
A Sınıfı yüzey motosiklet kaporta parçalarında (örn. ön kaportalar, yan paneller, kuyruk kaportaları), jet (yüksek hızlı eriyiğin kalın bir boşluğa girmesinden kaynaklanan yılan benzeri akış izleri) ve akış işaretleri (görünür dalgalanmalar veya tereddütler) kabul edilemez kusurlardır. Kapı konumu, metal kesilmeden önce bu kusurları ortadan kaldırmak için en etkili tasarım parametresidir. Kötü kapı seçimi, özellikle Triumph, Honda veya Ducati gibi markaların ihtiyaç duyduğu yüksek parlaklıkta boyalı yüzeyler için, maliyetli kalıp yeniden işlemesine veya görünür parçaların reddedilmesine yol açar.
1. Kapı Konumu Seçiminde Kritik Hususlar
| dikkate alma | Püskürtme ve Akış İşaretlerini Önlemeye Yönelik Tasarım Stratejisi | Tipik Parametre / Fayda | Fanze T&M (Jiashan) Co., Ltd.'deki başvuru |
|---|---|---|---|
| Püskürtme önleme (ilk erime girişi) | Kapıyı bir kapıya dik veya teğet olacak şekilde yerleştirin. kaburga, çıkıntı veya daha kalın duvar bölümü (≥2,5mm) bu nedenle eriyik girişten hemen sonra bir engele çarpar. | Başlangıç hızını %40-60 oranında azaltır; yılan akışını ortadan kaldırır. | Triumph ön kaporta kalıbında kullanılır - dekoratif bir oluğun arkasında bulunan kapak, 10.000 atışta sıfır püskürtme hatasıyla sonuçlanır. |
| Akış uzunluğu tekdüzeliği | Merkezi kapı (tekli) veya çoklu kapılı dengeli koşucu tüm akış cephelerinin aynı anda kenarlara ulaşmasını sağlamak için. | Tereddüt izlerini ve donmayı önler; akış işareti görünürlüğünü ≥%70 oranında azaltır. | Yerli 400cc spor motosiklet için geniş yan panele uygulanır - dengeli H-yolculu 2 kapı. |
| İnce duvarlara olan mesafe | En azından kapıyı konumlandırın 10–15 mm uzakta ani kalınlık azalmasından (örneğin, 2,0 mm'den 1,2 mm'ye). | Akış tereddütünü ve aşağı akış işaretlerini önler. | Tüm Fanze T&M (Jiashan) Co., Ltd. A Sınıfı kalıplarda standart tasarım kuralı. |
| Kapı tipi seçimi | Kullanım fan kapısı veya sekme kapısı geniş düz alanlar için; denizaltı (tünel) kapısı gizli alanlar için; vana kapısı çok noktalı sıralı doldurma için. | Fan kapısı, eriyik ön hızını pin kapısına göre 3–5 kat azaltır; valf kapakları kaynak hatlarını ortadan kaldırır. | Kazınmış logo alanının yakınında akış izlerini önlemek için arka kuyruk kaportasına (ABS) uygulanan fan kapıları. |
| Kalıp akışı simülasyonu validation | Püskürtme hızını tahmin etmek için takımlamadan önce simülasyonu çalıştırın ( <150 mm/s önerilir ) ve akış işareti indeksi ( FMI < 0,8 ). | Geçit konumunu 3-5 yinelemede optimize edin; Deneme atışlarını %50 azaltır. | Tüm yeni motosiklet kaporta kalıpları için standart IATF16949 prosedürü. |
2. Parametre Karşılaştırması: A Sınıfı Yüzeylerde Kapı Tipleri ve Kusur Önleme
| Kapı Tipi | Motosiklet Kaportasındaki Tipik Uygulamalar | Jet Riski | Akış İşareti Kontrolü | Kapı Kalıntısı Görünürlüğü | Boyalı Yüzey İçin Tercih Edilir mi? |
|---|---|---|---|---|---|
| Pin kapısı (doğrudan) | Küçük kapaklar, ayna muhafazaları | Yüksek (if not obstructed) | Orta | Görünür (son kırpma gerektirir) | Hayır (gizli yüz hariç) |
| Fan kapısı | Yan kaplamalar, arka kaporta üstleri | Düşük (eriyik yayılımları) | Mükemmel | Düşük (ince geniş tanık) | Evet (görünmeyen kenarda) |
| Sekme kapısı | Uzun ince paneller (göbek tavaları) | Düşük | iyi | Orta (tab removed) | Evet (kesilmiş ve cilalanmış) |
| Denizaltı (tünel) | Kaburgayla beslenen gizli alanlar | Orta (depends on rib design) | iyi | Yok (otomatik geçiş) | Evet – eğer kapı A-dışı taraftaysa |
| Sıralı valf kapısı | Büyük karmaşık kaplamalar (ön kaporta) | Çok düşük (kontrollü açılma) | Mükemmel (no flow marks) | Minimal (halka işareti) | Evet (premium çözüm) |
3. Fanze T&M (Jiashan) Co., Ltd. Kapı Konumu Optimizasyonunu Nasıl Uygular?
- Çok yinelemeli kalıp akışı analizi : Her A Sınıfı motosiklet kaporta kalıbı en az 3 simülasyon yinelemesinden geçer. Şirket kullanıyor jet velocity (<150 mm/sn) ve kesme hızı (<40.000 1/s) çelik kesme için kalıp tasarımını yayınlamadan önce temel kabul kriteri olarak kabul edilir.
- Fiziksel engel tasarımı : Fışkırma riskinin kaçınılmaz olduğu durumlarda tasarımcılar geçici kaburga veya pim Eriyik jetini kırmak için kapının karşısında. Bu özellik daha sonra EDM veya manuel cilalama yoluyla kaldırılır.
- Kapı kalıntısı yönetimi : Boyalı kaportalarda kapılar her zaman yan tarafa yerleştirilir. B yüzeyi (görünmeyen taraf) veya birleştirilmiş iki parçanın gelecekteki ayırma çizgisi boyunca (örneğin, yan kaportanın alt kenarı).
- Üretim doğrulaması : İlk 100 atış incelenir Grazer ışığı (500–1000 lüks, 45° dönüş) akış işaretleri, püskürtme ve kapı tanığı için. Herhangi bir kusur, seri üretimden önce kapı modifikasyonunu tetikler.
4. Üç SSS (şirket tanıtımı dahil)
SSS 1: Büyük bir yan kaportadaki (örneğin 800 mm uzunluğunda) tek bir kapı akış izlerini tamamen önleyebilir mi?
C: Büyük motosiklet kaporta parçaları için, eriyik ön kısmı soğuduğundan ve uzak uca ulaşmadan önce tereddüt ettiğinden, akış izlerini önlemek için tek bir geçit nadiren yeterlidir. Fanze T&M (Jiashan) Co., Ltd. şunları önerir: dengeli bir koşucuya sahip iki fan kapısı veya bir valf geçitli sıcak yolluk . Üstün yüzey kalitesine ihtiyaç duyan müşteriler için şirket şunları sunuyor: motosiklet kaplamaları kaporta plastik enjeksiyon kalıbı Eriyik ön ilerlemesini kontrol ederek akış izlerini ortadan kaldıran sıralı valf geçişli çözümler. Bu, Triumph'un 800 mm'lik ön kaporta kalıbına başarıyla uygulandı.
SSS 2: Denemeler sırasında akış işaretleri görünürse, kalıp oluşturulduktan sonra kapı konumunu nasıl ayarlarsınız?
C: İnşaat sonrası kapı değişiklikleri pahalıdır ancak mümkündür. Fanze T&M (Jiashan) Co., Ltd. tercih sırasına göre üç düzeltme yöntemi kullanır:
- Enjeksiyon profili oluşturma : Kalıpta değişiklik yapmadan püskürtmeyi ortadan kaldırmak için birinci aşama enjeksiyon hızını %30–50 azaltın.
- Kalıp sıcaklığı artışı : Ek ısıtıcılar kullanarak (ısıtıcı yuvalarıyla tasarlanmışsa) yerel kalıp sıcaklığını kapının yakınında 10–20°C artırın.
- Kapı geometrisi modifikasyonu : Kapıyı pimden fan tipine kadar işleyin (2-3 günlük teslim süresi ekler) veya kapının karşısına bir engel ekleyin.
Bu tür yeniden çalışmaları önlemek için şirket, takımlama öncesinde doğru kalıp akışı simülasyonuna büyük yatırım yapıyor ve denemeyle ilgili değişiklikleri sektör ortalamasına kıyasla %60'ın üzerinde azaltıyor.
SSS 3: Fanze T&M (Jiashan) Co., Ltd.'nin parlak boyalı yüzeylere yönelik büyük motosiklet kaporta kalıpları konusunda özel deneyimi var mı?
C: Evet. Fanze T&M (Jiashan) Co., Ltd. 2005 yılında kuruldu ve hassas enjeksiyon kalıpları ve enjeksiyon parçaları konusunda uzmanlaşmıştır. Şirket, 2016 yılında 14.000 m² kullanılabilir tesis alanı ve yaklaşık 100 çalışanıyla Jiashan İlçesi Guigu Park'a taşındı. Japonya ve Almanya'dan ithal CNC, EDM, yavaş hareket eden tel kesme makineleri ve yüksek performanslı enjeksiyon kalıplama ekipmanlarına sahiptir. Şirket IATF16949 sertifikasına sahiptir ve IATF16949 ile iyi işbirliği ilişkileri kurmuştur. İngiliz Triumph Motosikletleri , yerli SAIC, Changan ve Japon Tiger Electric.
Spesifik motosiklet kaporta örnekleri şunları içerir:
- Triumph Street Üçlü ön kaporta : 6 sıralı valf kapısı, A Sınıfı boyalı yüzeyde sıfır püskürtme/akış izi (vernikli 2K boya).
- Yerli 600cc sportbike yan kaporta (ABS PC) : Hava giriş ızgaralarının arkasında bulunan iki fan kapısı – akış işaretleri tamamen gizlenmiştir, kaynak hatlarında darbe dayanımı >65 kJ/m².
- Japon OEM için arka koltuk kaportası (PBT ASA) : B yüzeyinde tek denizaltı kapısı, optimize edilmiş yolluk dengesi ve kalıp sıcaklığı (85°C) sayesinde akış işaretleri ortadan kaldırılır.
Firmamız kalite politikasına bağlı kalmaktadır. "hassaslık, yüksek verim, döküm kalitesi" ve dünya çapındaki müşterilerden büyük övgü kazandı.
