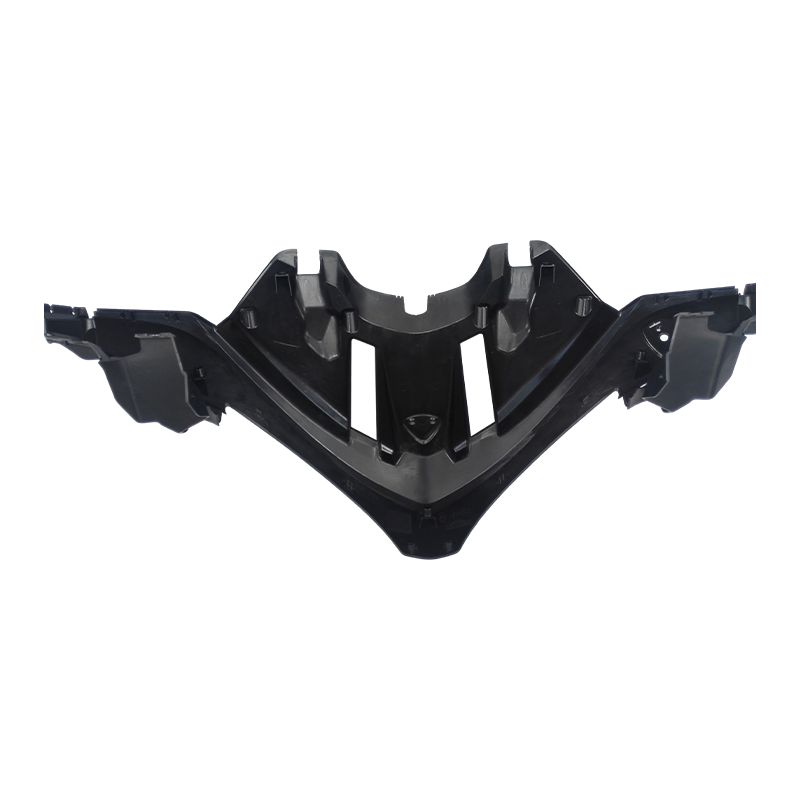

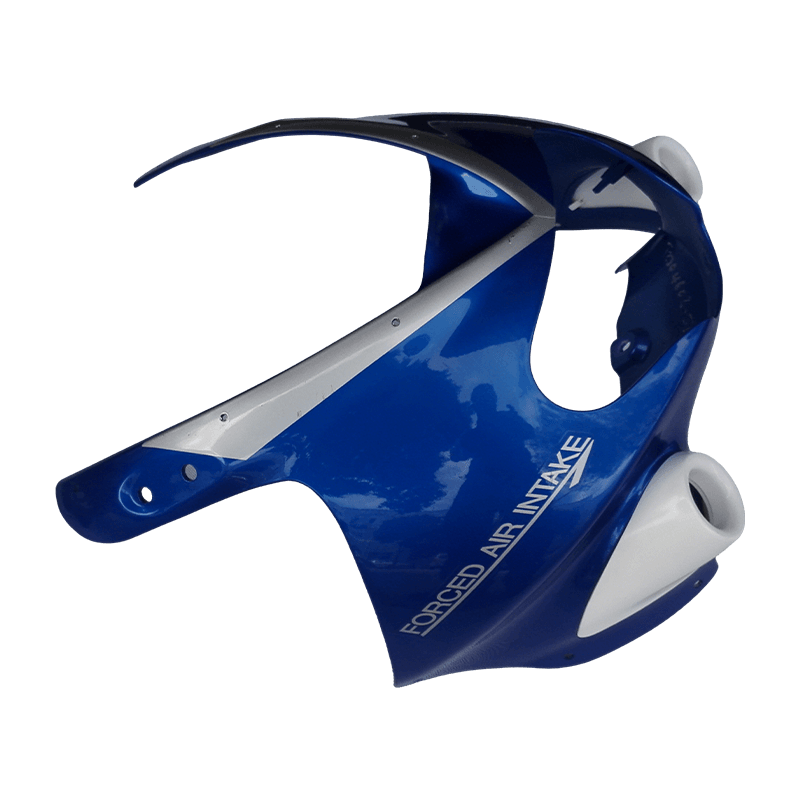

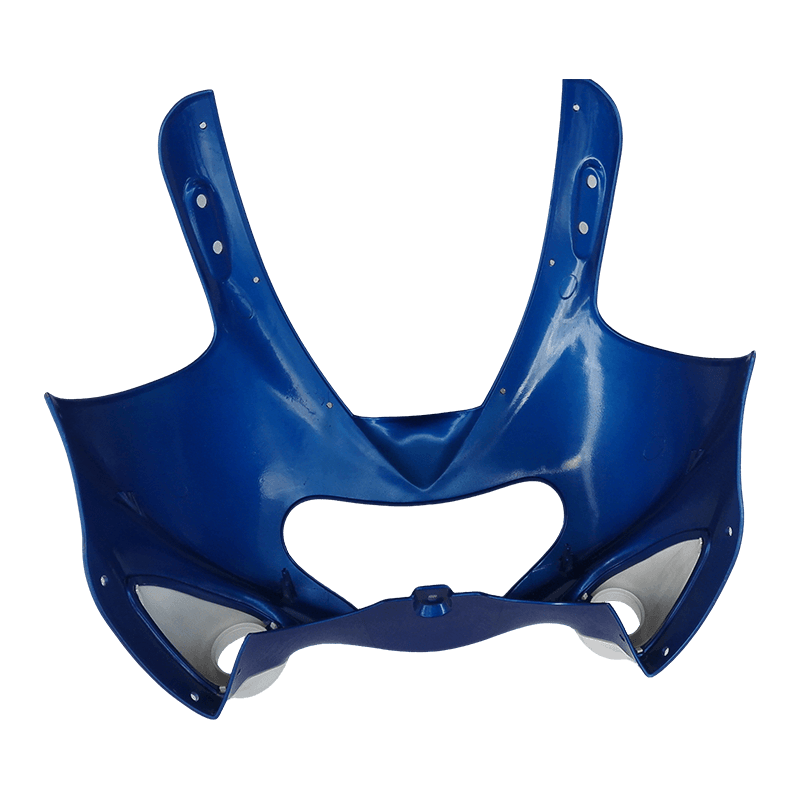

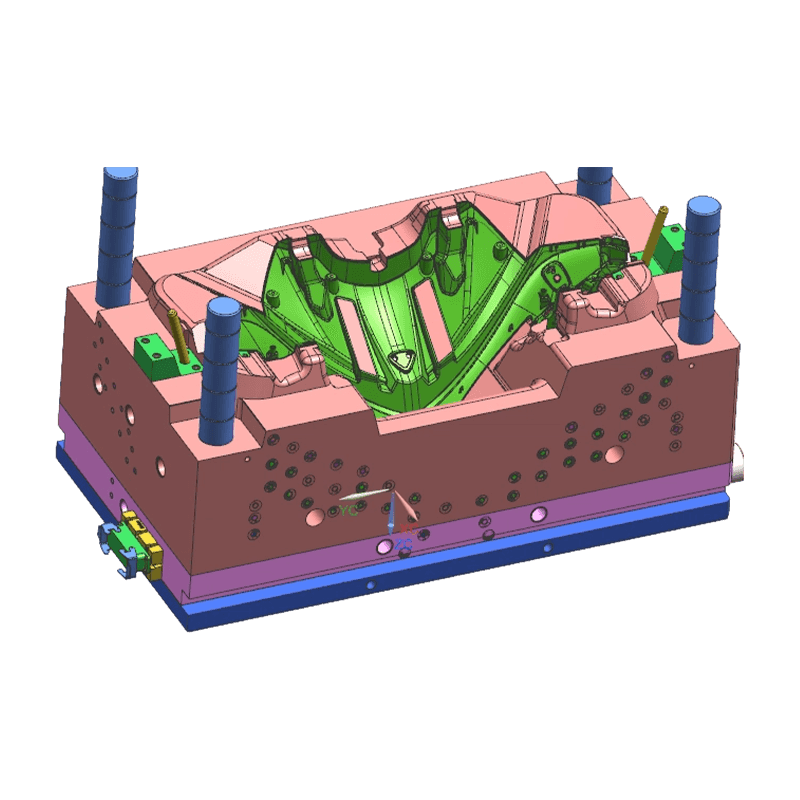

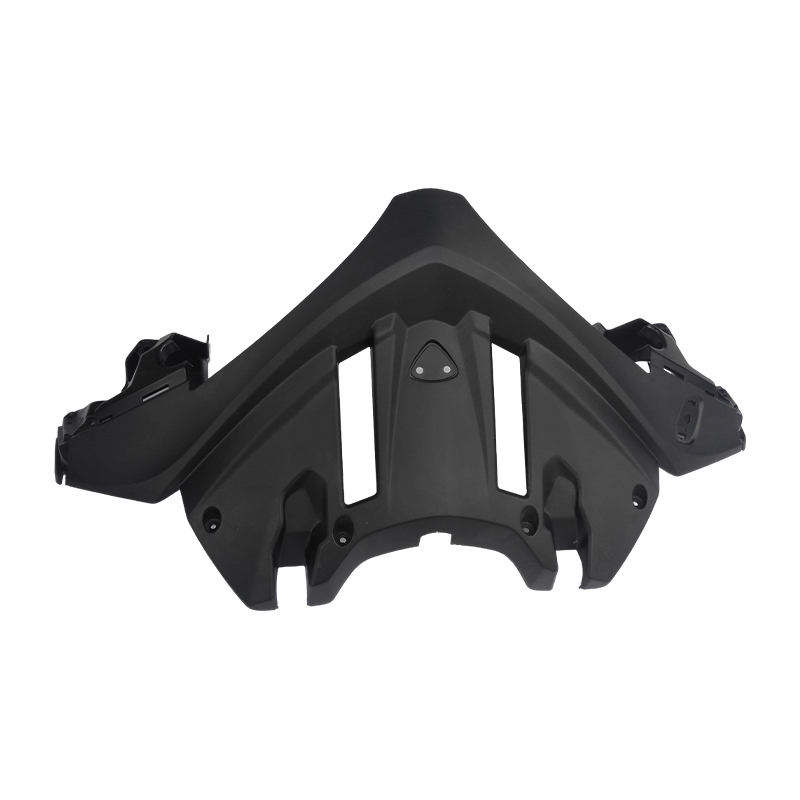

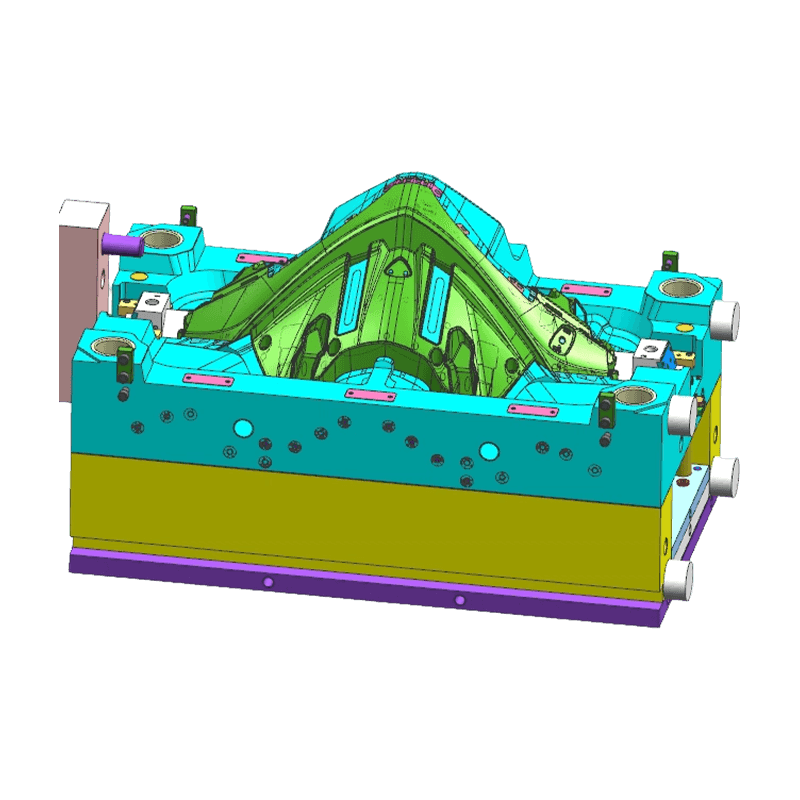

Motosiklet Ön Kaporta Enjeksiyon Kalıbı

Temel Avantajlar

• Büyük Kompleks Yüzey Kalıplama Yeteneği: Büyük boyutların, derin boşlukların ve iki atış/çoklu atış gereksinimlerinin üstesinden gelme becerisine sahip. Hassas ayırma hattı tasarımı, pürüzsüz, aynı hizada oturan dış hatlar sağlar.
• A Sınıfı Yüzey Kalite Güvencesi: Kalıp boşlukları, motosiklet ön kaplamalarının görünüm gereksinimlerini karşılayan ayna benzeri parlaklık veya tekdüze damarlanma elde etmek için yüksek düzeyde cilalama veya ince dokulandırmaya tabi tutulur.
• ThinWall Yapı Kontrolü: Kapı düzeni ve kaynak hattı konumları, sağlamlığı korurken, malzeme tüketimini ve çevrim süresini azaltırken hafif, ince duvarlı tasarımlar elde etmek için kalıp akışı analizi yoluyla optimize edilir.
• Kalıp Sertliği Tasarımı: Büyük kalıplar için yüksek mukavemetli kalıp tabanları ve kalınlaştırılmış plakalar kullanılır, çok noktalı kenetleme sistemleriyle birlikte yüksek enjeksiyon basıncı altında sapmayı en aza indirerek parçanın boyutsal stabilitesi sağlanır.

Ürün Özellikleri

• Hassas Ayrım Hattı Tasarımı: Ayırma hattı uyum doğruluğu, kenetleme sırasında parlamayı önlemek için 0,02 mm dahilinde kontrol edilerek pürüzsüz, doğal dış hatlar sağlanır.
• Entegre Mekanizma Tasarımı: Kalıp, yan montaj delikleri, geçmeli bağlantılar ve havalandırma ızgaraları gibi karmaşık özellikler oluşturmak için kaydırıcıları, kaldırıcıları ve hidrolik çekme ünitelerini entegre eder.
• Sıcaklık Kontrol Sistemi: Verimli konformal soğutma kanalları, büyük parçalarda eşit soğutma sağlamak, çarpıklığı ve iç gerilimi azaltmak için tasarlanmıştır.
• Optimize Edilmiş Havalandırma Sistemi: Gaz sıkışmasından kaynaklanan yanma veya kısa atışları önlemek için son dolum alanlarına ve ayırma hatları boyunca hassas havalandırma olukları yerleştirilmiştir.
• Aşınma Direnci ve Ömür Tasarımı: Kritik hareketli parçalar ve yüksek aşınma alanları, uzun vadeli seri üretim sırasında stabiliteyi sağlamak için nitrürleme veya kaplama işlemlerine sahip aşınmaya dayanıklı çelik kullanır.

Uygulamalar

Bu kalıp öncelikle motosiklet imalatında çeşitli benzinli ve elektrikli motosikletler için ön kaporta kapakları üretmek amacıyla kullanılır. Motosiklet OEM'lerine ve Seviye 1 tedarikçilerine sağlanan sokak bisikletleri, spor bisikletleri, kruvazörler ve scooterlar için geçerlidir.

Yaygın Sorunlar ve Çözümler

• Sayı: Büyük ince duvarlı parçalarda çarpılma.
  Çözüm: Kalıp akışı analizi yoluyla kapı konumunu ve miktarını optimize edin; eşit sıcaklık için uygun soğutma tasarımı; Kalıp tasarımında önceden ayarlanmış karşı deformasyon telafisi.
• Sayı: Görünüm yüzeyinde görünür kaynak çizgileri.
  Çözüm: Kaynak çizgilerini görünmeyen alanlara taşımak için kapı düzenini optimize edin; kalıp sıcaklığını artırın veya sıralı valf geçişini kullanın; Havalandırma deliklerini kaynak hattı konumlarına yerleştirin.
• Sayı: Çıkarma sırasında görünüm yüzeyindeki sürükleme işaretleri veya itici pimi işaretleri.
  Çözüm: Taslak açılarını optimize edin; derin boşluk yüzeylerini cilalayın veya kaplayın; ejektör sistemi düzenini optimize edin ve ejeksiyon alanını artırın.

Önemli Hususlar

• Kalıp tasarımından önce motosiklet ön kaportasının ve A Sınıfı yüzey gereksinimlerinin tam 3 boyutlu verilerini sağlayın, ayrım hattı konumunu ve görünüm alanlarını açıkça tanımlayın.
• Çekme ayarı ve çelik seçimi değerlendirmesi için plastik malzeme kalitesini ve katkı maddelerini (örn. UV stabilizatörleri, cam elyaf içeriği) doğru bir şekilde belirtin.
• Büyük kalıpların taşınması ve depolanması sırasında, plakanın deformasyonuna neden olabilecek kalıp ayaklarına eşit olmayan kuvvet uygulanmasını önlemek için özel destek standları kullanın.
• Düzgün çalıştığından emin olmak için sıcak yolluğun sıcaklık kontrol sistemini ve hidrolik/pnömatik çekirdek çekme ünitelerinin sızdırmazlığını düzenli olarak inceleyin.
