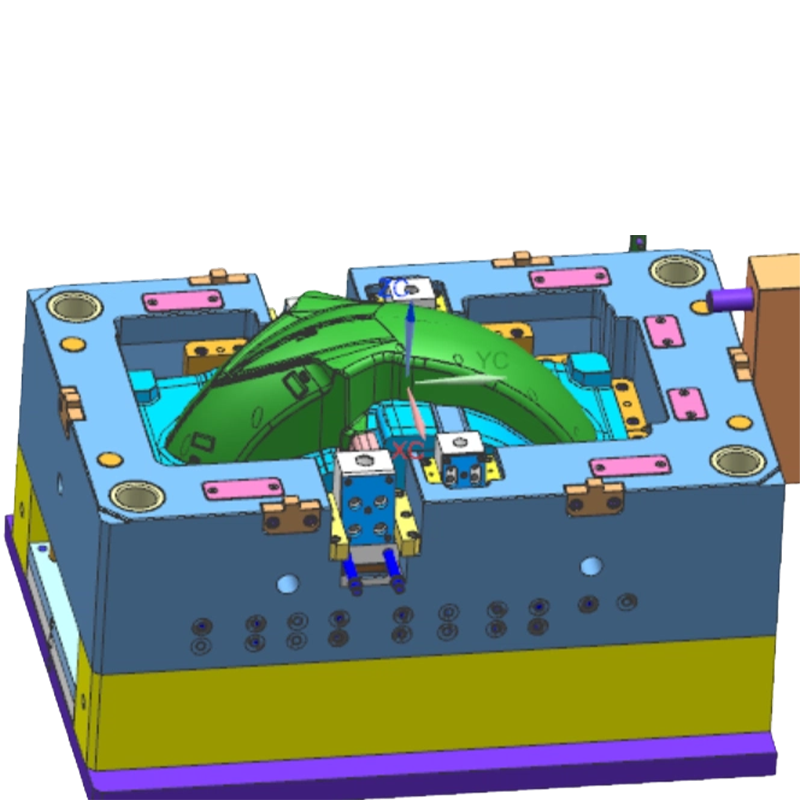

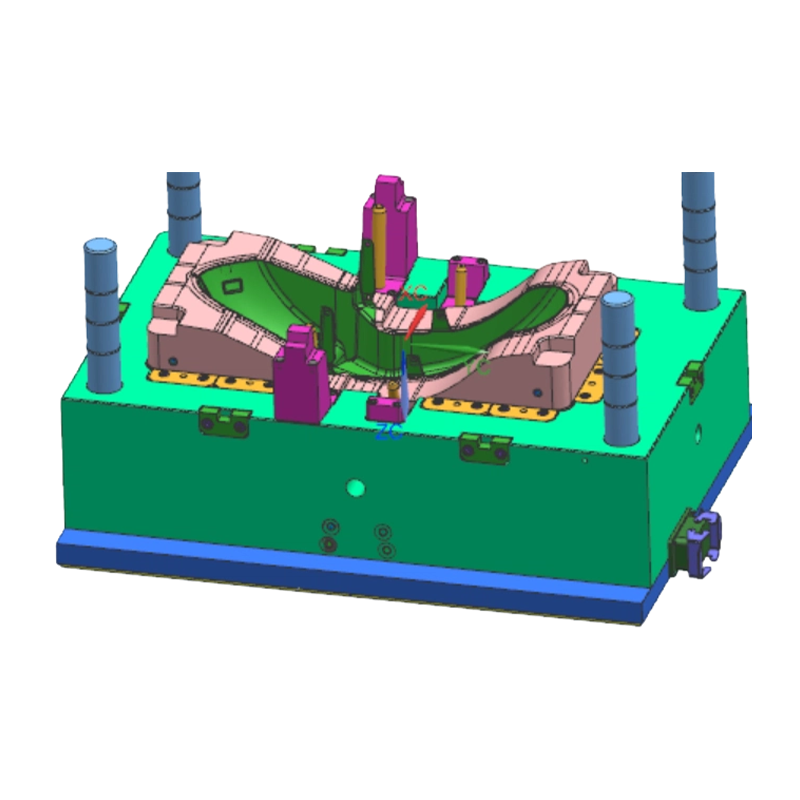

Motosiklet Ön Çamurluk Enjeksiyon Kalıbı

Temel Avantajlar

• Kavisli Yüzey Kalıplama Yeteneği: Büyük eğrilikli yay yapılarını kullanma becerisine sahip. Hassas ayırma hattı tasarımı, düzgün, aynı hizada oturan dış hatlar ve lastikle eşit açıklık sağlar.
• Hava Koşullarına Dayanıklı Parça Güvencesi: Kalıp tasarımı, dış mekana maruz kalan plastik malzemeler için büzülme değişikliklerini ve UV direnci gereksinimlerini tamamen göz önünde bulundurarak parçaların uzun süreli kullanım sırasında solmaya ve deformasyona karşı direnç göstermesini sağlar.
• Yapısal Entegrasyon Tasarımı: Sürgü ve kaldırma mekanizmaları kalıba entegre edilerek montaj braketleri, takviye çubukları ve kablo demeti klipsleri gibi özellikler tek parça halinde oluşturularak sonraki montaj adımları azaltılır.
• Kalıp Dayanıklılığı: Kritik şekillendirme alanlarında, cam elyaf takviyeli malzemelerden kaynaklanan aşınmaya ve uzun vadeli seri üretime dayanmak için nitrürleme işlemine tabi tutulan aşınmaya dayanıklı çelik kullanılır.

Ürün Özellikleri

• Hassas Ayrım Hattı Tasarımı: Ayırma hattı uyum doğruluğu, kenetleme sırasında parlamayı önlemek için 0,02 mm dahilinde kontrol edilerek pürüzsüz, doğal dış hatlar sağlanır.
• Kavisli Yüzey Kontrolü: Boşluklu yüzeyler, düzgün eğrilik geçişleri ve eşit lastik açıklığı sağlamak için yüksek hassasiyetli 5 eksenli CNC kullanılarak işlenir.
• Entegre Mekanizma Tasarımı: Kalıp, yan montaj delikleri, takviye nervürleri ve geçmeli bağlantılar gibi karmaşık özellikler oluşturmak için kaydırıcı ve kaldırıcı mekanizmalarını entegre eder.
• Optimize Edilmiş Soğutma Sistemi: Uyumlu soğutma kanalları, çevrim süresini etkili bir şekilde kontrol etmek ve çarpıklığı en aza indirmek için parça duvar kalınlığına göre tasarlanmıştır.
• Havalandırma Sistemi Yerleşimi: Gaz sıkışmasından kaynaklanan kısa atışları veya yanmaları önlemek için kavisli alanların uçlarına ve kaburga köklerine hassas havalandırma olukları yerleştirilmiştir.

Uygulamalar

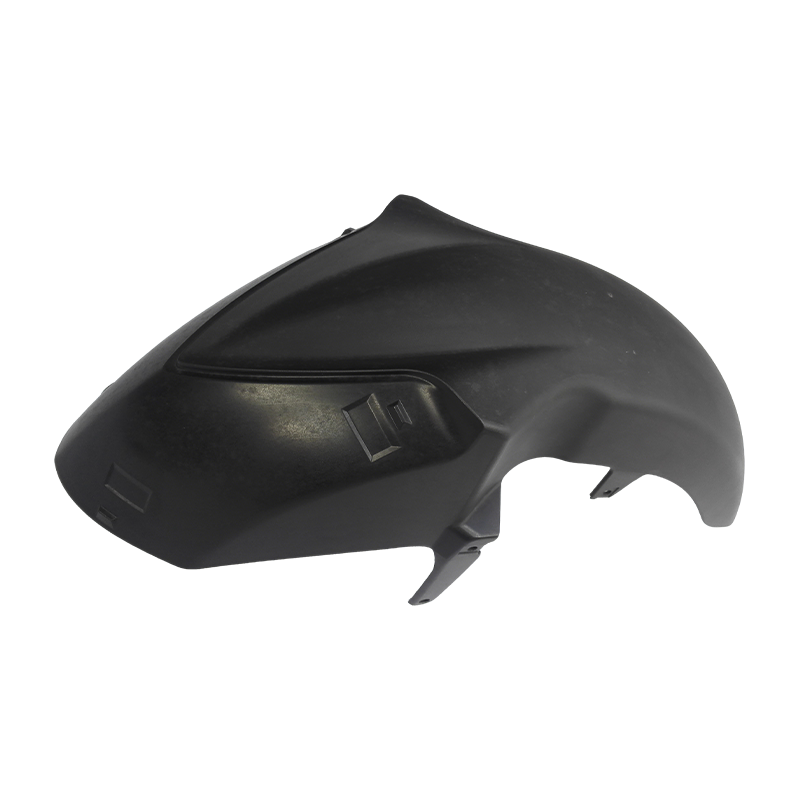

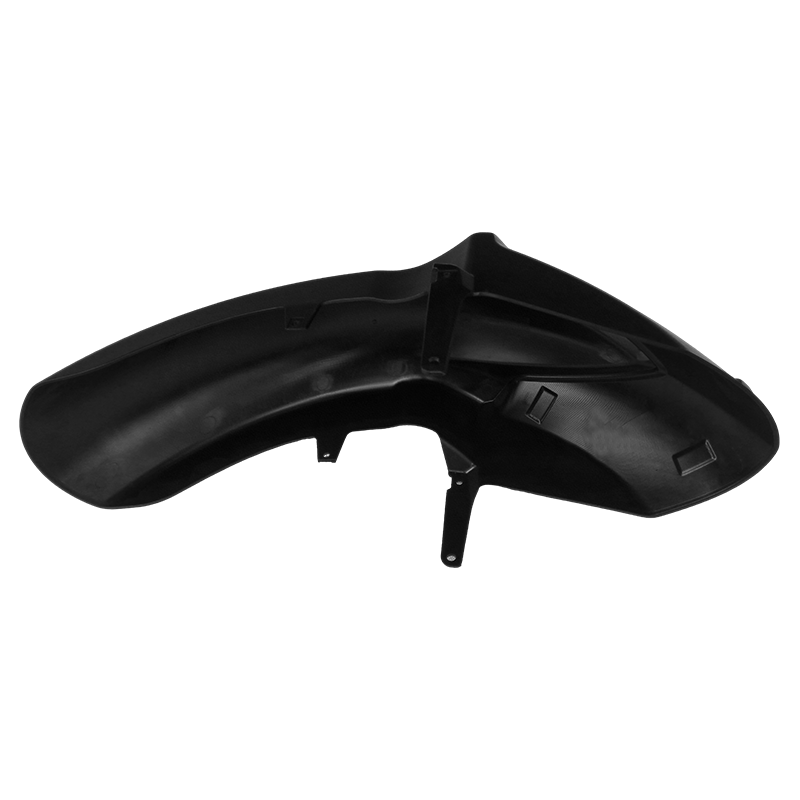

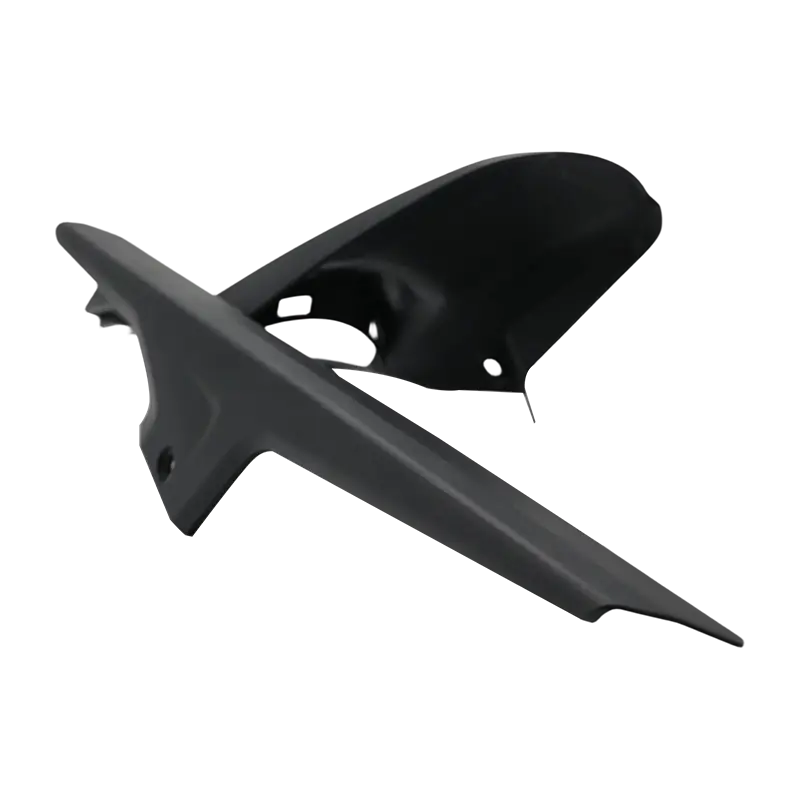

Bu kalıp öncelikle motosiklet imalatında, çeşitli benzinle çalışan ve elektrikli motosikletler için ön çamurluk bileşenleri üretmek amacıyla kullanılır. Motosiklet OEM'lerine ve Seviye 1 tedarikçilerine sağlanan sokak bisikletleri, spor bisikletleri, arazi bisikletleri, kruvazörler ve scooterlar için geçerlidir.

Yaygın Sorunlar ve Çözümler

• Sayı: Kavisli yüzey alanlarında çökme izleri veya deformasyon.
  Çözüm: Kalıp akışı analizi yoluyla kapı konumunu ve tutma basıncını optimize edin; eşit sıcaklık için uygun soğutma tasarımı; Yerel kalın bölümleri önlemek için duvar kalınlığı tasarımını optimize edin.
• Sayı: Montaj braketi alanlarında yetersiz dayanıklılık veya kırılma.
  Çözüm: Braket konumlarındaki nervür tasarımını optimize edin; uygun malzeme kristalizasyonunu sağlamak için karşılık gelen kalıp alanlarında yerel soğutmayı arttırın; uygun takviyeli plastik malzemeleri seçin.
• Sayı: Parça yüzeyinde akış işaretleri veya jetler.
  Çözüm: Fan geçitlerini veya denizaltı kapılarını kullanarak kapı tipini ve konumunu optimize edin; Pürüzsüz eriyik dolumu sağlamak için enjeksiyon hızını ve kalıp sıcaklığını ayarlayın.

Önemli Hususlar

• Kalıp tasarımından önce motosiklet ön çamurluğunun tam 3 boyutlu verilerini sağlayın, montaj noktası konumlarını ve lastik açıklığı gerekliliklerini açıkça tanımlayın.
• Çekme ayarı ve çelik seçimi değerlendirmesi için plastik malzeme kalitesini ve katkı maddelerini (örn. UV stabilizatörleri, cam elyaf içeriği) doğru bir şekilde belirtin.
• Çıkarma mekanizmasının düzgün çalışmasını sağlamak için kaydırıcı ve ejektör pimi alanlarındaki yağ kalıntılarını ve kalıntıları düzenli olarak temizleyin.
• Kalıbın depolanması sırasında oyuklara ve kaydırıcılara pas önleyici işlem uygulayın.

S: 10. Enjeksiyon kalıplama parçaları içeren bir ürün geliştirmek istersem ne tür bir yardım sağlayabilirsiniz?

Ürün geliştirme incelemesi ve yapısal tasarımdan kalıp imalatına, hacimli enjeksiyon kalıplamaya, baskıya ve montaja kadar tam destek sağlayabiliriz. Maliyetleri azaltmak ve üretilebilirliği artırmak amacıyla tasarımları optimize etmek için ürün geliştirmenin ilk aşamalarında müşterilerle işbirliği yapabiliriz.

S: 9.Firmanın kalite politikası nedir?

Şirket her zaman "Hassaslık, Yüksek Verimlilik, Dövme Kalitesi" kalite politikasına bağlı kalmakta ve ileri teknoloji ve mükemmel bir yönetim ekibi aracılığıyla müşterilerine yüksek kaliteli hizmetler sunmaya kendini adamıştır.

S: 8. Diğer kalıp işletmeleriyle karşılaştırıldığında rekabet avantajınız nedir?

Avantajlarımız, Singapur'un hassas kalıp teknolojisi, gelişmiş üretim ekipmanı (kapsamlı ithal CNC ve enjeksiyon kalıplama makineleri), kapsamlı tek elden üretim süreci (tasarımdan montaja) ve IATF 16949 tarafından onaylanmış sıkı bir kalite yönetim sisteminin birleşiminde yatmaktadır.

S: 5. Şirket hangi kalite sistem belgelerini aldı?

Şirket, IATF 16949 kalite sistem sertifikasını geçerek otomotiv ve endüstriyel sektörlerdeki ürün kalitemizin uluslararası standartlara uygun olmasını sağlamıştır.
