Robot Ayak Kabuğu Enjeksiyon Kalıbı

Temel Avantajlar

• 15 Yıllık İhracat Tecrübesi — Avrupa ve Asya pazarlarındaki robotik ve hassas ekipman müşterilerine yönelik tedarik sağlandı; bölgesel teknik standartlara ve teslimat beklentilerine aşina
• Çizim ve Model Bazlı Fiyat Teklifi — Kalıp geliştirme için 2D mühendislik çizimlerini veya 3D CAD verilerini (STEP/IGES) kabul eder ve robotik programlara özgü çok değişkenli, düşük hacimli geliştirme döngülerine uyum sağlar
• Karmaşık Kalıp Yapısı Yeteneği — Robot mahfaza parçalarının geometrik karmaşıklığına uygun çoklu kaydırıcı, kaldırıcı, dahili çekirdek çekme mekanizmaları ve sıcak yolluk sistemleri için tasarım ve işleme yeteneği
• Hafif Malzeme İşleme Deneyimi — Robot muhafazalarında ağırlık azaltma ile yapısal performans arasındaki dengeyi destekleyen ABS, PC ve PAGF mühendislik plastikleri için enjeksiyonlu kalıplama proses parametreleri oluşturuldu
• Uçtan Uca Hizmet — Çok parçalı birleştirilmiş alt montajların teslimatı da dahil olmak üzere, entegre bir hizmet olarak sunulan enjeksiyon kalıplama, plastik kaynak ve bileşen montajı

Ürün Özellikleri

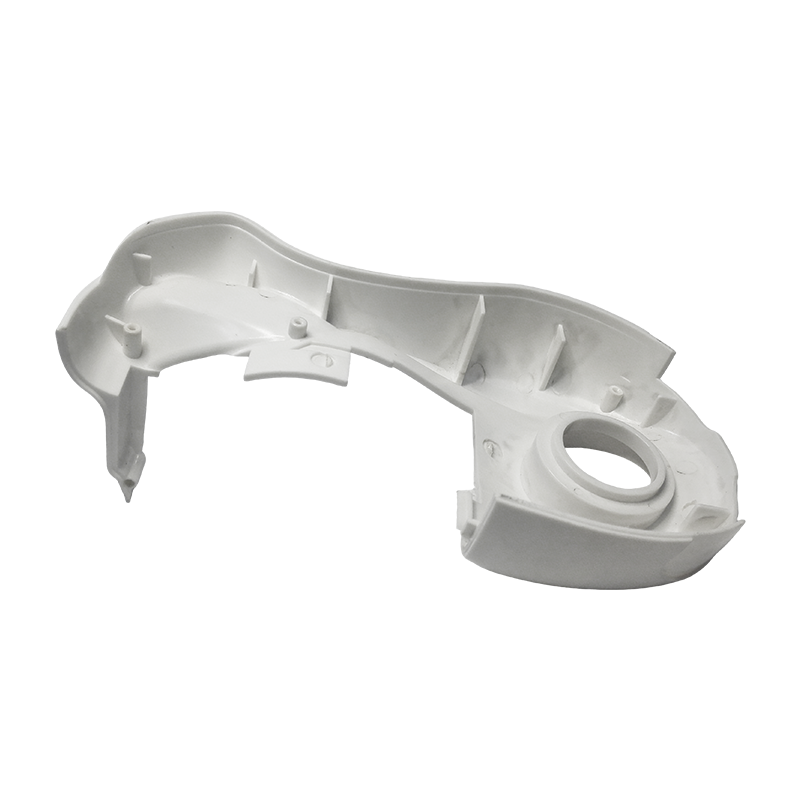

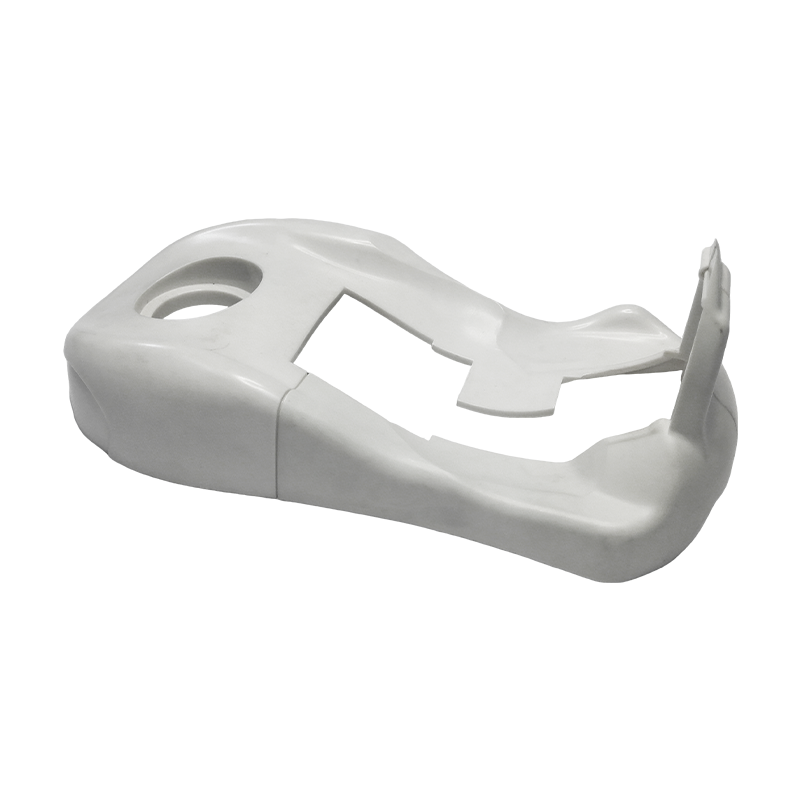

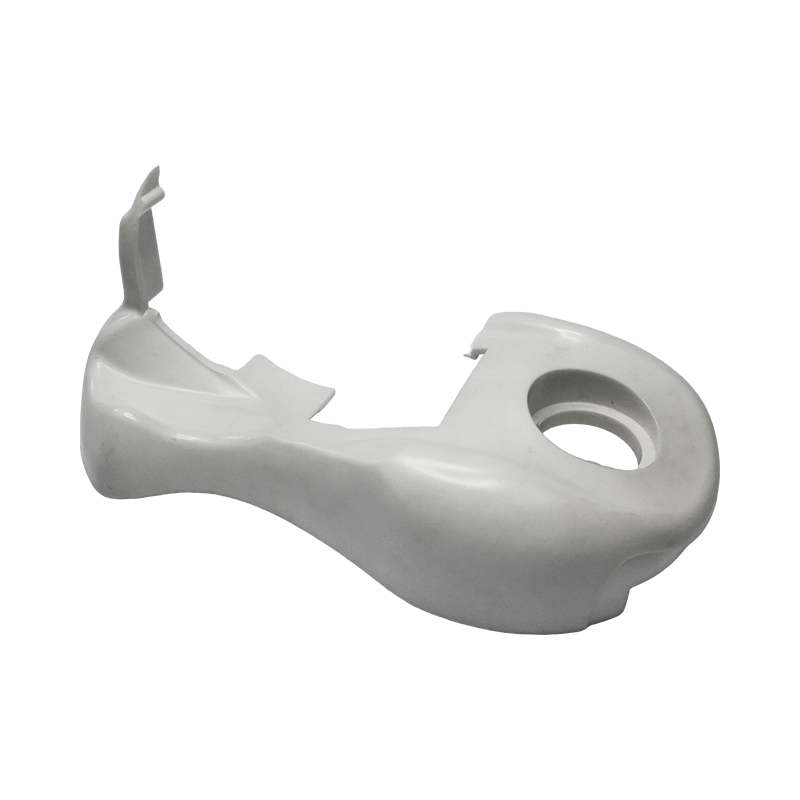

Robot Ayak Kabuğu

• Uyumlu Malzemeler: PA6GF, PA66GF (cam elyaf takviyeli naylon), PC/ABS alaşımı — hafif yapıyı, aşınma direncini ve darbe direncini dengeler
• Yapısal Özellikler: Sensör montaj delikleri, kablo yönlendirme kanalları ve metal çerçeve geçme yüzeyleri ile ince duvarlı kabuk yapısı
• Boyutsal Doğruluk: Kritik birleşme yüzeyleri ve montaj deliği konumları ±0,1 mm'lik toleranslarla kontrol edilir
• Yüzey İşlemi: Ürün görünüm derecesi gerekliliklerine göre uygulanan boyama, doku işlemi veya doğal reçine kaplama
• Montaj Yapılandırması: Metal parçalar, sensör modülleri ve kauçuk taban ped düzeneğiyle uyumludur
• Kilo Yönetimi: Genel robot hafifleştirme hedeflerine uygun olarak yapısal ağırlığın azaltılmasını sağlamak için uygulanan duvar kalınlığı optimizasyonu ve malzeme seçimi

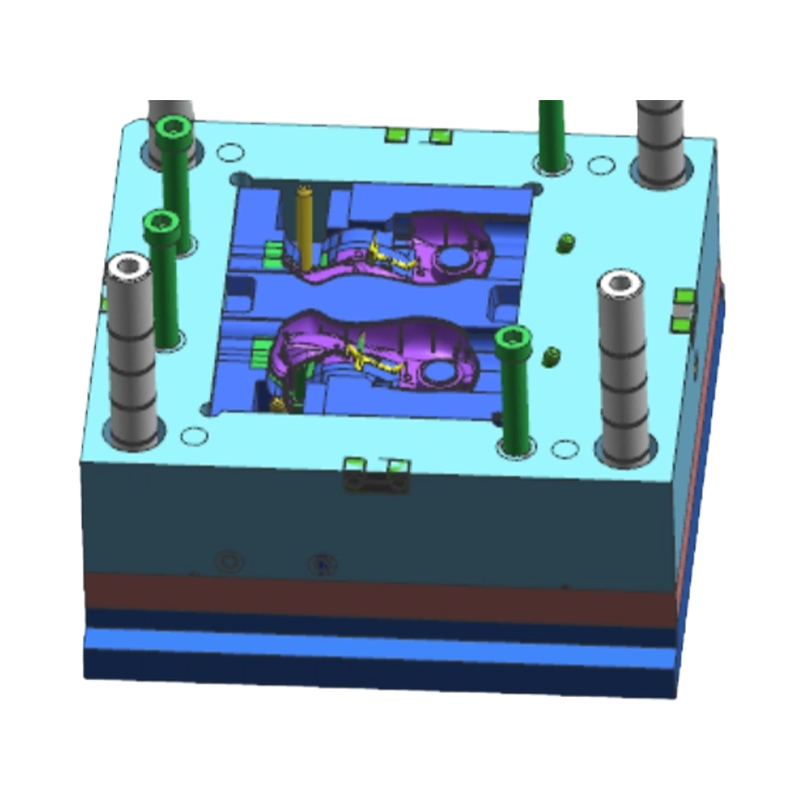

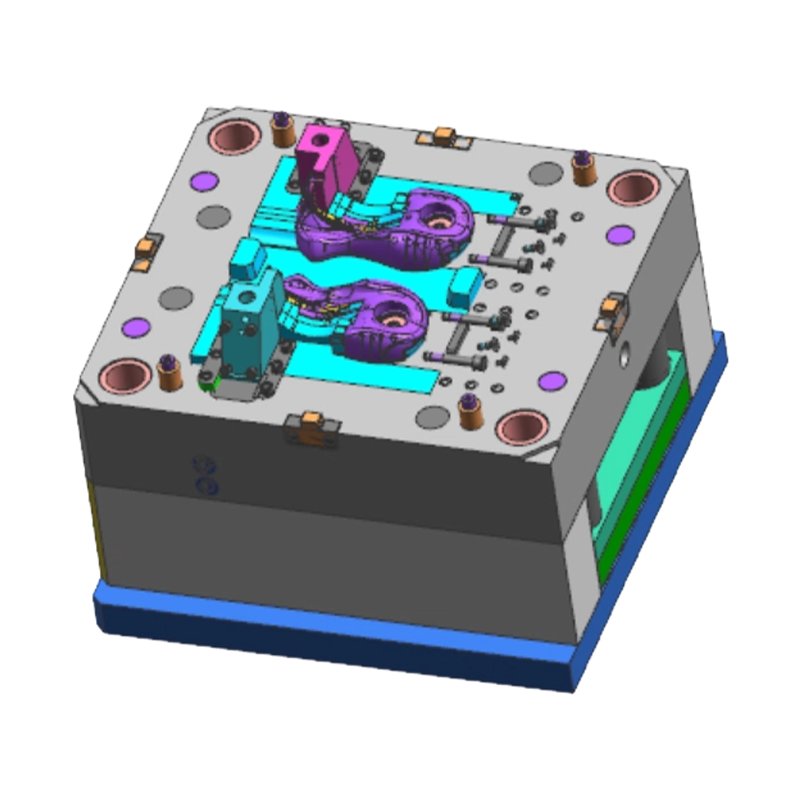

Robot Muhafaza Bileşen Kalıpları

• Kalıp Çeşitleri: Tek/çok boşluklu, sıcak yolluk/soğuk yolluk; kaydırıcılar, kaldırıcılar ve dahili çekirdek çekicileri içeren karmaşık çıkarma mekanizmalarıyla
• Kalıp Çeliği Sınıfları: P20, 718H, S136 — boyutsal doğruluk gereksinimlerine ve üretim hacmine göre seçilmiştir
• Yüzey İşlemi: Ayna cilası, VDI/MoldTech doku gravürü; görünüm parçalarının boyanması için taban yüzeyi olarak uygundur
• Kalıp Servis Ömrü: Standart takımlama 300.000–500.000 atış; Daha yüksek hacimli gereksinimlerde daha uzun servis ömrü için sertleştirilmiş çelik takımlar mevcuttur
• Boyutsal Tolerans: Hassas robot parça kalıpları ±0,05 mm'ye kadar kontrol edilir
• Standart Uyumluluk: DME, HASCO ve müşteri tanımlı kalıp standartları desteklenir

Uygulama Alanları

Robot Ayak Kabuğu:

• İnsansı robot ayak ucu efektör yapısal bileşenleri
• Dörtlü biyonik robot ayak yastığı kabukları ve sensör montaj muhafazaları
• Servis robotu şasisi mobil modül muhafazaları
• Eğitim ve araştırma insansı robot ayak yapısal bileşenleri

Robot Muhafaza Bileşen Kalıpları:

• İnsansı robot kafa kabukları, gövde panelleri ve uzuv eklemi kapak kalıpları
• İşbirlikçi robot (Cobot) kol muhafazası ve kablo yönetim kapağı kalıpları
• Servis robotu, kılavuz robotu ve teslimat robotu dış kabuk kalıpları
• Endüstriyel robot kontrol kabini panelleri ve uç efektör muhafaza kalıpları
• Tıbbi rehabilitasyon robotu muhafazaları ve giyilebilir dış iskelet yapısal bileşen kalıpları

SSS ve Teknik Hususlar
S1: Düzgün olmayan duvar kalınlığına sahip robot ayak kabukları için çarpıklık nasıl kontrol edilir?
Robot ayak kabukları tipik olarak yerel takviye kaburgalarını, montaj çıkıntılarını ve ince duvar bölümlerini tek bir parçada birleştirir; burada enjeksiyonlu kalıplama sırasında eşit olmayan büzülme çarpıklığa neden olabilir. Karşı önlemler şunları içerir: Kapı yerleşimini ve soğutma devresi düzenini optimize etmek için kalıp tasarımı sırasında CAE kalıp akış analizi; PA6GF30 gibi düşük büzülmeli cam elyaf takviyeli malzemelerin seçimi; ve soğutma homojenliğini geliştirmek için kalıp içindeki uyumlu soğutma kanalları.
S2: Ayak kabuğu metal parçalar içeriyor — enjeksiyonlu kalıplama sırasında kesici uçların konumlandırılması nasıl yönetiliyor?
Metal ekler (dişli pirinç ekler veya sensör montaj plakaları gibi), kalıp içinde önceden konumlandırılmış kesici uç yerleştirme pimleri kullanılarak yerleştirilir ve Ekleme Kalıplama yoluyla plastik parça ile entegre edilir. Sıkı konum gereksinimleri olan kesici uçlar için, kesici uç konum doğruluğunun montaj gereksinimlerini karşıladığından emin olmak amacıyla kesici uç boyut toleransları ve kalıp yerleştirme mekanizması geometrisinin tasarım aşamasında eşleştirilmesi gerekir.
S3: Robot muhafaza programları genellikle düşük hacimlerde çok sayıda parça çeşidi içerir; takım maliyetleri nasıl yönetilebilir?
Çok değişkenli, düşük hacimli robot muhafazası geliştirme programları için aşağıdaki yaklaşımlar dikkate alınabilir: atış başına çıktıyı artırmak için çok boşluklu takımlama (örneğin, 1x2 veya 1x4 boşluk); tekrarlanan kalıp tabanı yatırımını azaltmak amacıyla geometrik olarak benzer parçalar için değiştirilebilir boşluk ek parçalarına sahip modüler kalıp tabanı tasarımı; veya ilk takımlama maliyetini azaltmak amacıyla görünmeyen parçalar için basitleştirilmiş kalıp yapıları (soğuk yolluk, iki plaka). Parça geometrisi ve hacim gereksinimlerine göre özel öneriler sağlanır.
S4: Robot mahfazası görünümündeki yüzeylerin katı düzlük gereksinimleri vardır; bu, takımlamada nasıl sağlanır?
Görünüm yüzey düzlüğü kalıp boşluğu işleme doğruluğundan, çelik sertliğinden ve enjeksiyon işlemi parametrelerinden etkilenir. Görünüm parçası kalıplarına yüksek hassasiyetli CNC işleme ve EDM uygulayarak Ra 0,4μm veya daha düşük boşluk yüzey pürüzlülüğü elde ediyoruz. Kalıp denemeleri sırasında, yüzeyin görünümü müşteri standartlarını karşılayana kadar gerektiğinde lokalize boşluk cilalaması yapılarak proses parametreleri herhangi bir düzlük sapmasını ele alacak şekilde optimize edilir.
S5: Kalıp geliştirmeden montajlı alt montaja kadar tek elden hizmet mevcut mu?
Evet. Yeteneklerimiz arasında enjeksiyon kalıplama, plastik kaynak (ultrasonik ve sıcak plaka) ve bileşen montajı yer almaktadır. Robot ayak kabukları gibi çok parçalı montajlı yapılar için, müşteri için tedarik zinciri yönetimini basitleştirmek üzere neredeyse tamamlanmış montajlar sunarak, kesici uç presleme, alt bileşenlerin ultrasonik kaynağı ve enjeksiyon kalıplamadan sonra son montajı gerçekleştirebiliriz.

S: 10. Enjeksiyon kalıplama parçaları içeren bir ürün geliştirmek istersem ne tür bir yardım sağlayabilirsiniz?

Ürün geliştirme incelemesi ve yapısal tasarımdan kalıp imalatına, hacimli enjeksiyon kalıplamaya, baskıya ve montaja kadar tam destek sağlayabiliriz. Maliyetleri azaltmak ve üretilebilirliği artırmak amacıyla tasarımları optimize etmek için ürün geliştirmenin ilk aşamalarında müşterilerle işbirliği yapabiliriz.

S: 9.Firmanın kalite politikası nedir?

Şirket her zaman "Hassaslık, Yüksek Verimlilik, Dövme Kalitesi" kalite politikasına bağlı kalmakta ve ileri teknoloji ve mükemmel bir yönetim ekibi aracılığıyla müşterilerine yüksek kaliteli hizmetler sunmaya kendini adamıştır.

S: 8. Diğer kalıp işletmeleriyle karşılaştırıldığında rekabet avantajınız nedir?

Avantajlarımız, Singapur'un hassas kalıp teknolojisi, gelişmiş üretim ekipmanı (kapsamlı ithal CNC ve enjeksiyon kalıplama makineleri), kapsamlı tek elden üretim süreci (tasarımdan montaja) ve IATF 16949 tarafından onaylanmış sıkı bir kalite yönetim sisteminin birleşiminde yatmaktadır.

S: 5. Şirket hangi kalite sistem belgelerini aldı?

Şirket, IATF 16949 kalite sistem sertifikasını geçerek otomotiv ve endüstriyel sektörlerdeki ürün kalitemizin uluslararası standartlara uygun olmasını sağlamıştır.
