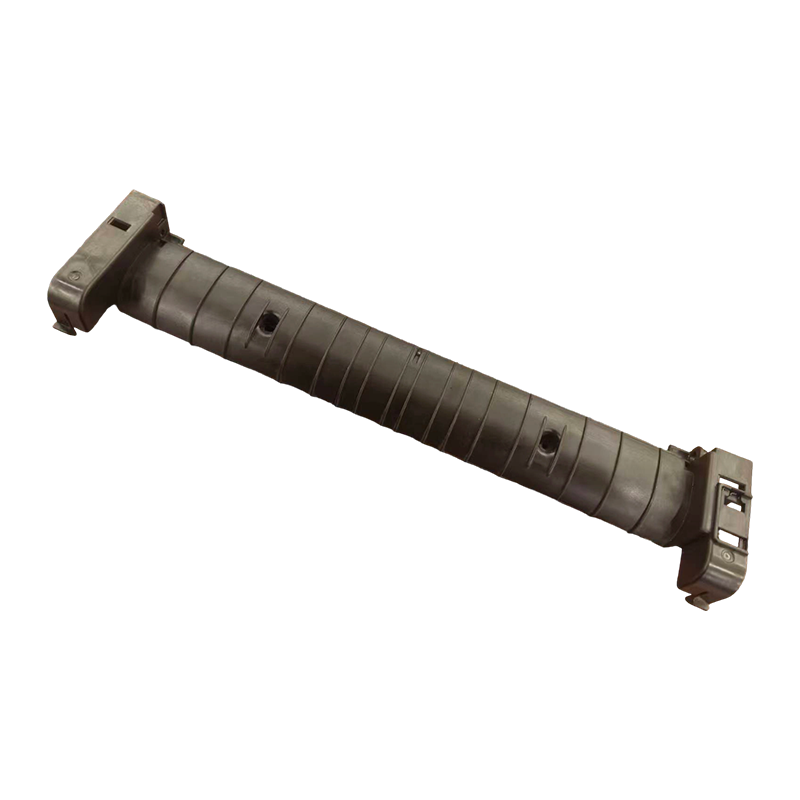

Yazıcı Üst Kağıt Kılavuzu Enjeksiyon Kalıp Parçaları

Temel Yetkinlikler

• Hassas ofis ekipmanı kalıp üretim teknolojisi: Yazıcı kağıdı kılavuzu bileşenlerinin mikron düzeyindeki hassasiyet gereksinimleri için kalıp çeliği, ±0,02 mm dahilinde kritik boyut toleranslarını ve Ra 0,4 μm'nin altında kağıt kanalı yüzey pürüzlülüğünü garantilemek için hassas taşlama ve ayna EDM yoluyla işlenen, aşınmaya karşı önceden sertleştirilmiş yüksek kaliteler kullanır ve sürtünme katsayılarını azaltır.
• Karmaşık yapı kalıplama yeteneği: Kağıt kılavuzu üst çerçevelerinde genellikle kılavuz çubuklar, sınır klipsleri, sensör tetik konumları ve metal mil montaj delikleri bulunur. Kalıpta, daha sonraki çerçeve ve sürücü modülü montajı için düzgün alttan kesme çıkarma ve doğru montaj verileri boyutları sağlamak amacıyla hassas kızaklar, açılı kaldırıcılar ve iç dişli çekirdek çekme mekanizmaları kullanılır.
• Zengin yüzey işleme süreçleri: Ayna parlatma, tane aşındırma ve DLC elmas benzeri karbon kaplama gibi çeşitli kalıp yüzey işlemlerini destekler; ofis ekipmanının endüstriyel tasarım gereklilikleriyle uyumlu, aşınmaya dirençli pürüzsüz yüzeylere ve pürüzsüz kağıt geçişine sahip kılavuz bileşenleri üretir.
• Tek noktadan bileşen teslimatı: Kalıp üretiminin ötesinde, yetenekler plastik kaynak ve montaja kadar uzanır; kağıt kılavuzunun üst çerçeveden metal burç ekleme kalıplamasına ve sensör braketi kaynak montajının tamamlanmasına kadar müşteri tedarik zinciri yönetimi maliyetlerini azaltır.

Teknik Özellikler

• Kağıt yönlendirme hassasiyeti: A4'ten A3'e çok formatlı kağıt aktarımının bükülmeden ve sıkışma oranlarının tasarım eşiklerinin altında olmasını sağlamak için kalıplanmış kılavuz kanalı düzlüğü ve paralelliği hassas bir şekilde kontrol edilen düşük sürtünme katsayılı mühendislik plastiği formülasyonlarından yararlanır.
• Aşınma direnci dayanıklılığı: Özel olarak sertleştirilmiş kalıp boşluğu yüzeyleri, milyonlarca kağıt sürtünme döngüsünden sonra 0,05 mm'nin altında aşınma sergileyen, yoğun yüzey moleküler yapısına sahip bileşenler üreterek yazıcının servis ömrünü uzatır.
• Boyutsal kararlılık: Hassas kalıp sıcaklık kontrol teknolojisi ile birleştirilmiş bilimsel olarak düzenlenmiş soğutma kanalları, ince duvarlı kılavuz bileşen enjeksiyonlu kalıplamada büzülme oranlarını etkili bir şekilde kontrol ederek yüksek hacimli üretimde boyutsal tutarlılık sağlar ve tahrik gürültüsüne neden olan montaj müdahalelerini önler.
• Uyumluluk ekle: Kalıp tasarımı, paslanmaz çelik burçları, bakır kovanlı yatakları ve enjeksiyon sırasında aynı anda gömülecek diğer uçları destekleyen metal uçlu kalıplama mekanizmalarını saklı tutarak, eşeksenliliğin ve çekme kuvvetinin sürücü tasarımı gereksinimlerini karşılamasını sağlar.

Uygulama Senaryoları

• Lazer yazıcılar: Tek renkli ve renkli lazer yazıcılar için kağıt kılavuzu üst çerçeveleri, kağıt giriş tepsileri ve çıktı kılavuz plakaları için geçerlidir.
• Mürekkep püskürtmeli yazıcılar: Yüksek hassasiyetli konumlandırma gereksinimlerini karşılayan kağıt kılavuz rayları ve taşıyıcı kaydırma braketleri için kalıp imalatı.
• Çok işlevli cihazlar: Çok yollu kağıt aktarım tasarımı gereksinimlerini karşılayan, baskıkopyascan entegre cihazları için kağıt kılavuzu sistemi bileşenleri.
• Yüksek hızlı ticari yazıcılar: Yüksek frekanslı kullanım ve dayanıklılık gereksinimlerini karşılayan, banka ve posta yüksek hızlı hat yazıcıları ve nokta vuruşlu yazıcılar için aşınmaya dayanıklı kılavuz bileşen kalıp geliştirme.
• Yazıcı aksesuar pazarı: Yazıcı markalarına özel kılavuz bileşen kalıp geliştirme ve üretim hizmetleri.

SSS ve Çözümler
S1: Kalıplama sonrasında yazıcı kağıt kılavuzu üst çerçevelerinin kağıt kanallarında kağıt sıkışmalarına neden olan çapak veya çizikler, nasıl giderilir?
Çözüm: Bu genellikle kalıp ayırma hattı parlamasından veya boşluk yüzeyi kusurlarından kaynaklanır. Kağıtla temas eden yüzeyleri önlemek için kalıp tasarımı sırasında ayırma hattı yerleşimini optimize ediyoruz; kanal yüzeylerinin alet izlerinden arınmış olmasını sağlamak için hassas taşlama ve ayna cilalama kullanıyoruz; aynı zamanda müşterilere yüksek akışlı malzemeleri seçme konusunda rehberlik eder ve ince duvarlı kaburgaların kaynak hattı çıkıntıları olmadan tamamen doldurulmasını sağlamak için enjeksiyon hızını optimize eder.
S2: Kılavuz bileşeninin metal çerçevelerle montajından sonra sürücü gürültüsü veya kağıdın bükülmesi, buna ne sebep olur?
Çözüm: Bu genellikle kritik montaj boyutu sapması veya kesici uç eşeksenliliği yanlışlığıyla ilgilidir. Kalıp içi yerleştirme pimleri aracılığıyla hassas bir şekilde sabitlenen metal uçlarla, montaj deliği konum doğruluğunu 0,03 mm dahilinde sağlamak için boşluk işleme sırasında koordinat taşlama kullanıyoruz; kılavuz kanaldan tahrik silindirine paralelliğin tasarım gereksinimlerini karşıladığından emin olmak için kalıplama sonrasında tam boyutlu inceleme ve montaj doğrulamasının gerçekleştirilmesi.
S3: Avrupa'ya ihraç edilen kalıpların RoHS düzenlemelerine ve elektrik yalıtım standartlarına uygunluğu nasıl sağlanır?
Çözüm: 15 yıllık ihracat deneyiminden yararlanan kalıp tasarımlarımız, DME ve HASCO standartlarına tamamen uygundur ve RoHS direktiflerini karşılayan çelik kalitelerini ve yüzey işlemlerini seçmek için müşterilerle işbirliği yapabilir. Yerel tedarik ve değiştirme için standartlaştırılmış tasarımları benimseyen kılavuz nervür uçları gibi kritik aşınma parçalarıyla birlikte eksiksiz değirmen sertifikaları, ısıl işlem raporları ve kalıp bakım kılavuzları sunarak uzun vadeli istikrarlı kalıp işletimi sağlıyoruz.

Q: 10. Enjeksiyon kalıplama parçaları içeren bir ürün geliştirmek istersem ne tür bir yardım sağlayabilirsiniz?

Ürün geliştirme incelemesi ve yapısal tasarımdan kalıp imalatına, hacimli enjeksiyon kalıplamaya, baskıya ve montaja kadar tam destek sağlayabiliriz. Maliyetleri azaltmak ve üretilebilirliği artırmak amacıyla tasarımları optimize etmek için ürün geliştirmenin ilk aşamalarında müşterilerle işbirliği yapabiliriz.

Q: 9.Firmanın kalite politikası nedir?

Şirket her zaman "Hassaslık, Yüksek Verimlilik, Dövme Kalitesi" kalite politikasına bağlı kalmakta ve ileri teknoloji ve mükemmel bir yönetim ekibi aracılığıyla müşterilerine yüksek kaliteli hizmetler sunmaya kendini adamıştır.

Q: 8. Diğer kalıp işletmeleriyle karşılaştırıldığında rekabet avantajınız nedir?

Avantajlarımız, Singapur'un hassas kalıp teknolojisi, gelişmiş üretim ekipmanı (kapsamlı ithal CNC ve enjeksiyon kalıplama makineleri), kapsamlı tek elden üretim süreci (tasarımdan montaja) ve IATF 16949 tarafından onaylanmış sıkı bir kalite yönetim sisteminin birleşiminde yatmaktadır.

Q: 5. Şirket hangi kalite sistem belgelerini aldı?

Şirket, IATF 16949 kalite sistem sertifikasını geçerek otomotiv ve endüstriyel sektörlerdeki ürün kalitemizin uluslararası standartlara uygun olmasını sağlamıştır.
