Hassas Plastik Üst Kalıp Parçası Enjeksiyon Kalıp Parçaları

Ürün Özellikleri

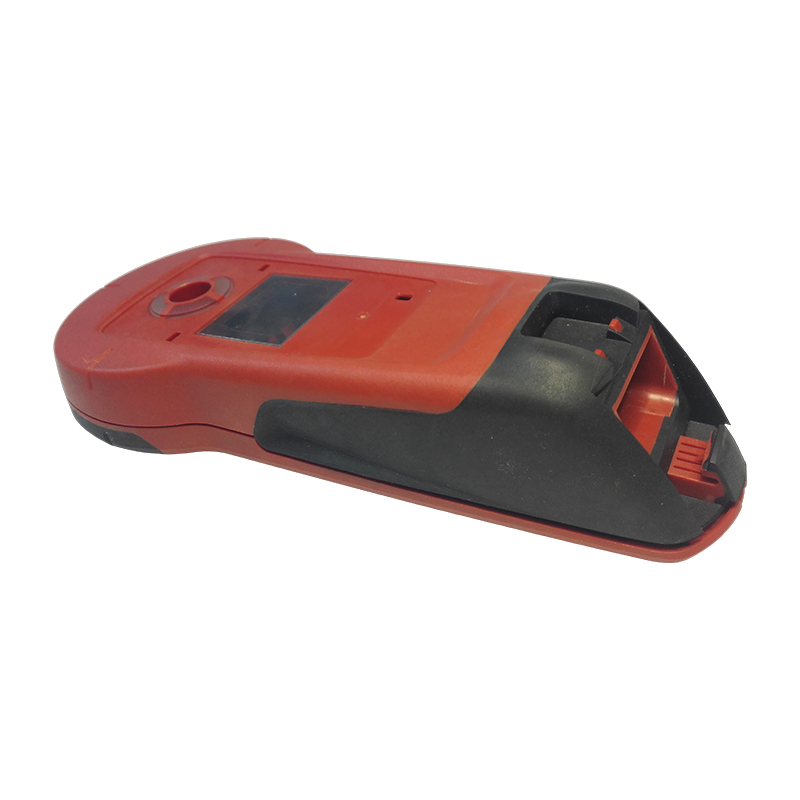

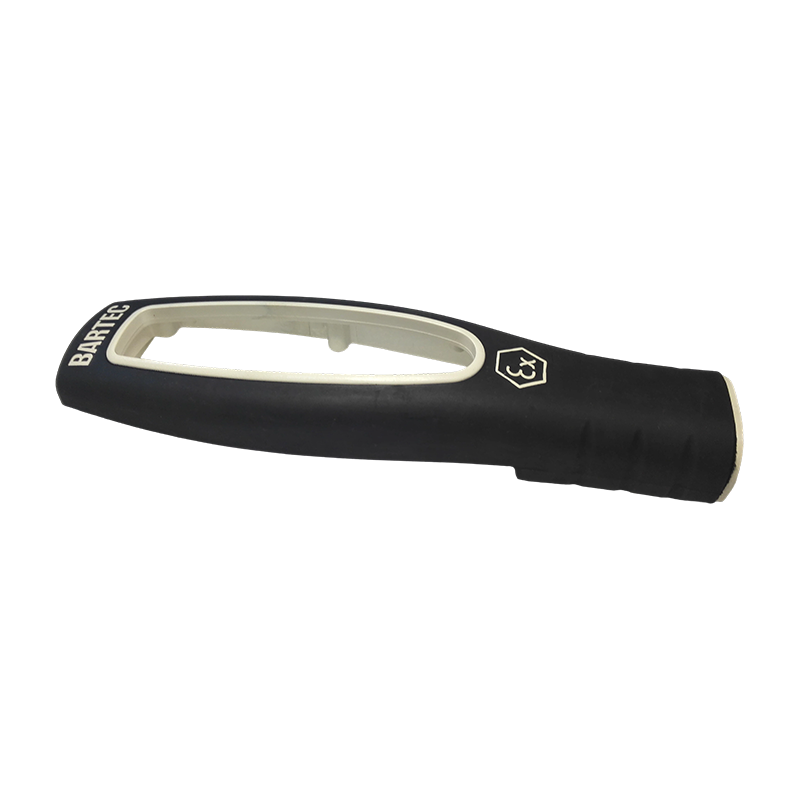

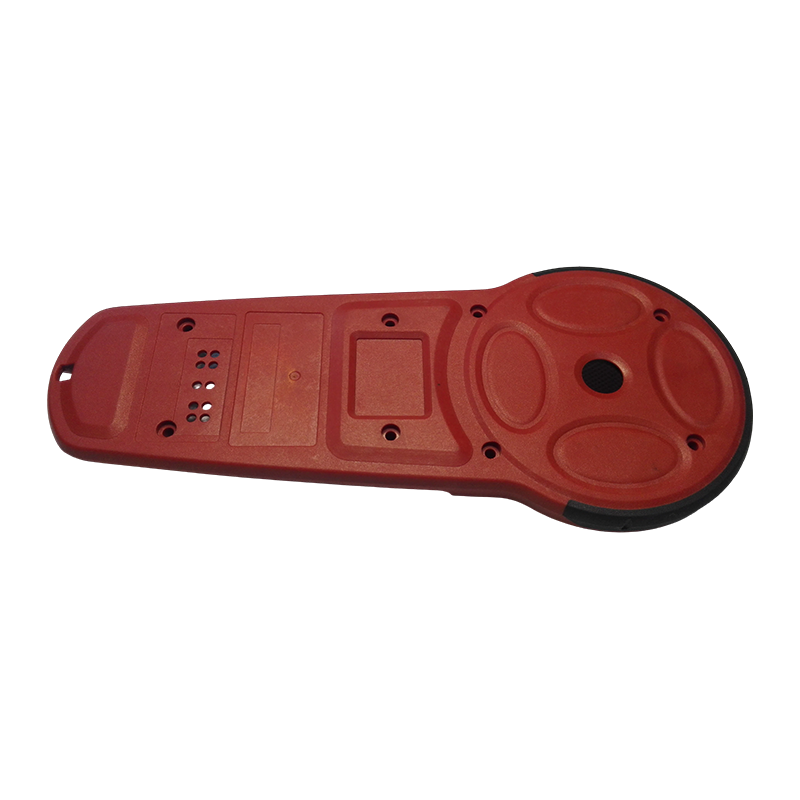

Hassas Uçlu Kalıplanmış ve Aşırı Kalıplanmış Plastik Parçalar

• İşlem Türleri: Insert Kalıplama, Overmolding (iki atışlı veya sıralı), İki Renkli Enjeksiyonlu Kalıplama
• Ekleme Türleri: Metal damgalama, dişli pirinç ekler, elektrot pimleri, sensör probları, kablo terminalleri, PCB düzenekleri
• Malzeme Kombinasyonları: Sert alt tabaka (ABS/PC/PA) yumuşak üst kalıp (TPE/TPU/silikon); metal uçlu mühendislik plastiği (PP/PA/POM)
• Konumsal Doğruluk Ekleme: Çizim spesifikasyonlarına göre konumsal toleranslar; kritik yerleştirme ekleri ±0,1 mm dahilinde kontrol edilir
• Sızdırmazlık Performansı: Müşterinin belirlediği pnömatik veya sıvı geçirmez test gereksinimlerini karşılayabilen üst kalıp arayüzü; IP koruma sınıfı yapısal tasarım desteklenir
• Yüzey Kaplaması: Müşteri gereksinimlerine göre yumuşak üst kalıp yüzeylerinde kaymaz doku, deri dokusu veya pürüzsüz kaplama mevcuttur
• İkincil Süreçler: Bileşen montajı, elektriksel fonksiyon testi ve sızıntı/basınç testi desteği mevcuttur

Plastik Çok Yollu Konnektörler

• Bağlayıcı Türleri: T tipi T, Y tipi T, çapraz dört yollu, çok portlu manifold konnektörleri; düz ve dirsek kombinasyonları özel olarak mevcuttur
• Uyumlu Malzemeler: PP, POM, PA66, PVDF, PE — ortam türüne, çalışma sıcaklığına ve basınç gereksinimlerine göre seçilir
• Arayüz Standartları: Metrik dişler (M serisi), NPT, BSP boru dişleri ve itmeli hızlı bağlantı arayüzleri desteklenir
• Basınç Değeri: Malzeme ve et kalınlığı tasarımına bağlı olarak; 0,5–1,6 MPa değerinde standart konektörler
• Sızdırmazlık Yöntemleri: Oring oluklu conta, konik yüzeyli conta, düz yüzeyli conta — boru hattı sistemi gereksinimlerine göre tasarlanmıştır
• Boyutsal Tolerans: ISO/DIN standartlarına uygun dişli arayüzler ve sızdırmazlık yüzeyleri; sıkı tolerans kontrolü mevcuttur
• Renk ve İşaretleme: Doğal reçine rengi veya belirtilen renkte kalıplama desteklenir; kalıp içi kalıplanmış özellikler olarak akış yönü işaretleri ve spesifikasyon karakterleri mevcuttur

Uygulama Alanları

Hassas Uçlu Kalıplanmış ve Üst Kalıplanmış Parçalar:

• Otomotiv kablo demeti konnektörleri, sensör fişleri ve ECU arayüzü kalıplanmış bileşenler
• Tıbbi cihaz cerrahi alet kolları, şırınga pistonları ve aşırı kalıplanmış parçaları barındıran in vitro teşhis ekipmanı
• Endüstriyel kontrol ekipmanı kumanda düğmeleri, tutacakları ve düğmenin kalıplanmış yapısal bileşenleri
• Tüketici elektroniği veri kablosu konnektörleri, kulaklık fişleri ve şarj terminali kalıplanmış parçalar
• Elektrikli alet kulpları, anahtar düğmeleri ve kaymaz el bileşenleri

Plastik Çok Yollu Konnektörler:

• Endüstriyel akışkan boru hattı sistemleri (gaz ve sıvı akışının ayrılması ve birleştirilmesi)
• Otomotiv soğutma sıvısı hatları, HVAC sistemleri ve AdBlue (üre çözümü) boru hattı konnektörleri
• Tıbbi cihaz infüzyon hatları, diyaliz sistemleri ve ventilatör pnömatik devre konnektörleri
• Tarımsal damla sulama sistemi akış dağıtım konnektörleri
• Su arıtma ekipmanı, su sebilleri ve RO ters osmoz sistemi boru hattı konnektörleri
• Yarı iletken ve kimyasal işleme ekipmanı, yüksek saflıkta medya boru hattı konnektörleri (PVDF sınıfı)

SSS ve Teknik Hususlar

S1: Aşırı kalıplanmış parçalardaki yumuşak ve sert malzemeler arasındaki arayüz katmanlara ayrılmaya eğilimlidir; bağ gücü nasıl sağlanır?
Yumuşak-sert malzeme arayüzündeki bağ kuvveti, malzeme uyumluluğu, arayüz geometrisi tasarımı ve proses parametrelerinden etkilenir. Bağ mukavemetini artırmaya yönelik önlemler şunları içerir: fiziksel yapışmayı desteklemek için alt tabaka üzerinde mekanik kilitleme özelliklerinin (alttan kesikler, açık delikler ve oluklar gibi) tasarlanması; alt tabakayla kimyasal uyumluluğu kanıtlanmış (ABS ile eşleştirilmiş TPE gibi) üst kalıp malzeme sınıflarının seçilmesi; ve alt tabaka ara yüzünün üst kalıp malzemesi tarafından yeterince ıslatılmasını sağlamak için enjeksiyon sıcaklığının ve doldurma hızının optimize edilmesi. Pnömatik veya sıvı geçirmez sızdırmazlık gereksinimleri olan parçalar için arayüz sızdırmazlık geometrisi, ürün tasarımı aşamasında dahil edilmeli ve kalıp denemelerinden sonra sızıntı testiyle doğrulanmalıdır.
S2: Metal uçlar aşırı kalıplamadan sonra kayıyor veya eğiliyor - bu nasıl ele alınır?
Kesici uç yer değiştirmesi tipik olarak yetersiz kalıp yerleştirme mekanizması hassasiyetinden veya kesici uç üzerinde etkili olan aşırı enjeksiyon basıncından kaynaklanır. Karşı önlemler şunları içerir: kalıp kapanmasından sonra stabil konumlandırmayı sağlamak için kalıp yerleştirme pimleri ve ekleme özellikleri arasındaki uyum toleransının optimize edilmesi; enjeksiyon basıncı etkisini kesici uç çevresinde eşit şekilde dağıtmak için kapakların konumlandırılması; ve elektrot pimleri gibi ince eklentiler için, enjeksiyon akış kuvvetleri altında sapmayı önlemek üzere kalıp içinde yardımcı destek yapıları içerir.
S3: Plastik çok yollu konektörlerde kullanım sırasında sızıntılar meydana geliyor; bunun yaygın nedenleri nelerdir?
Sızıntı tipik olarak aşağıdakilerden bir veya daha fazlasından kaynaklanır: uyum toleransı aralığının dışındaki sızdırmazlık yüzeyi boyutsal sapmaları; konnektör ile eşleşen bağlantı parçası arasındaki diş adımı veya diş biçimi uyumsuzluğu; kalıplanmış parçadaki duvar bütünlüğünü etkileyen iç boşluklar veya gözeneklilik kusurları; veya seçilen malzeme ile taşınan ortam arasındaki uyumsuzluğun neden olduğu malzeme şişmesi ve deformasyonu. Üretim partileri genelinde sızdırmazlık güvenilirliğini doğrulamak için, müşterinin belirlediği test basıncına ve tutma süresine göre gerçekleştirilen, sevkiyattan önce basınç testi hizmetleri (hidrostatik veya pnömatik) mevcuttur.
S4: Çok yollu konnektör arayüzü boyutları belirli uluslararası standartlara uygun olmalıdır; bu nasıl onaylanır?
Kalıp geliştirme başlamadan önce müşteri, ilgili bağlantı parçaları veya konektörlerin referans örnekleri veya çizimleriyle birlikte uygulanabilir arayüz standardını (ISO 228 boru dişleri, DIN 2999, ANSI B1.20.1'e göre NPT gibi) sağlamalıdır. Kalıp dişi çekirdekleri ve sızdırmazlık yüzeyleri belirtilen standarda göre tasarlanmıştır ve diş ölçüsü inceleme raporları ve eşleşen bileşen montajı doğrulaması, arayüz boyutsal uygunluğunu doğrulamak için T1 numune aşamasında sağlanır.
S5: Kalıplanmış parçalar elektriksel işlevler içerir - kalıplama sırasında metal parçaların oksidasyonu veya kirlenmesi nasıl önlenir?
Metal ekler, özellikle bakır ve alüminyum, enjeksiyonlu kalıplama işleminin yüksek sıcaklıkları altında oksidasyon riski taşır ve bu, daha sonraki elektriksel temas performansını etkileyebilir. Önlemler şunları içerir: yağ kirliliğini ve mevcut oksit katmanlarını gidermek için kalıba yüklemeden önce ek parçaların yüzey temizliği; kesici ucun yüksek sıcaklıklara maruz kalmasını en aza indirmek için kalıp sıcaklığının ve döngü süresinin kontrol edilmesi; ve hassas elektrikli ara parçalar için, oksidasyon direncini artırmak üzere uç yüzeyleri üzerinde nikel veya kalay kaplama. Belirli elektriksel performans gerekliliklerinin geçerli olduğu durumlarda, sevkiyattan önce süreklilik testi veya izolasyon direnci testi yapılabilir.

S: 10. Enjeksiyon kalıplama parçaları içeren bir ürün geliştirmek istersem ne tür bir yardım sağlayabilirsiniz?

Ürün geliştirme incelemesi ve yapısal tasarımdan kalıp imalatına, hacimli enjeksiyon kalıplamaya, baskıya ve montaja kadar tam destek sağlayabiliriz. Maliyetleri azaltmak ve üretilebilirliği artırmak amacıyla tasarımları optimize etmek için ürün geliştirmenin ilk aşamalarında müşterilerle işbirliği yapabiliriz.

S: 9.Firmanın kalite politikası nedir?

Şirket her zaman "Hassaslık, Yüksek Verimlilik, Dövme Kalitesi" kalite politikasına bağlı kalmakta ve ileri teknoloji ve mükemmel bir yönetim ekibi aracılığıyla müşterilerine yüksek kaliteli hizmetler sunmaya kendini adamıştır.

S: 8. Diğer kalıp işletmeleriyle karşılaştırıldığında rekabet avantajınız nedir?

Avantajlarımız, Singapur'un hassas kalıp teknolojisi, gelişmiş üretim ekipmanı (kapsamlı ithal CNC ve enjeksiyon kalıplama makineleri), kapsamlı tek elden üretim süreci (tasarımdan montaja) ve IATF 16949 tarafından onaylanmış sıkı bir kalite yönetim sisteminin birleşiminde yatmaktadır.

S: 5. Şirket hangi kalite sistem belgelerini aldı?

Şirket, IATF 16949 kalite sistem sertifikasını geçerek otomotiv ve endüstriyel sektörlerdeki ürün kalitemizin uluslararası standartlara uygun olmasını sağlamıştır.
