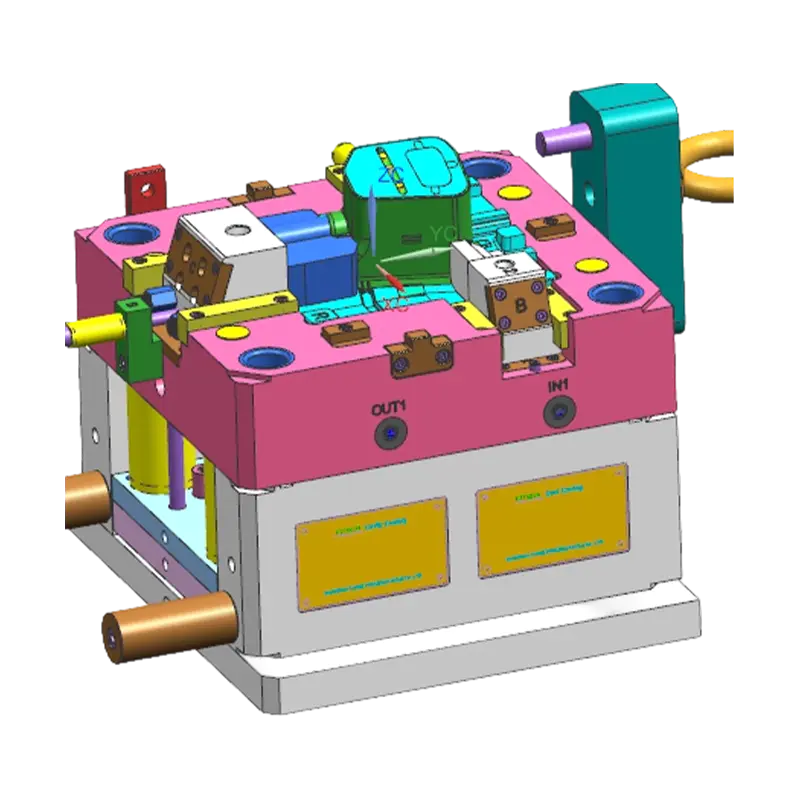

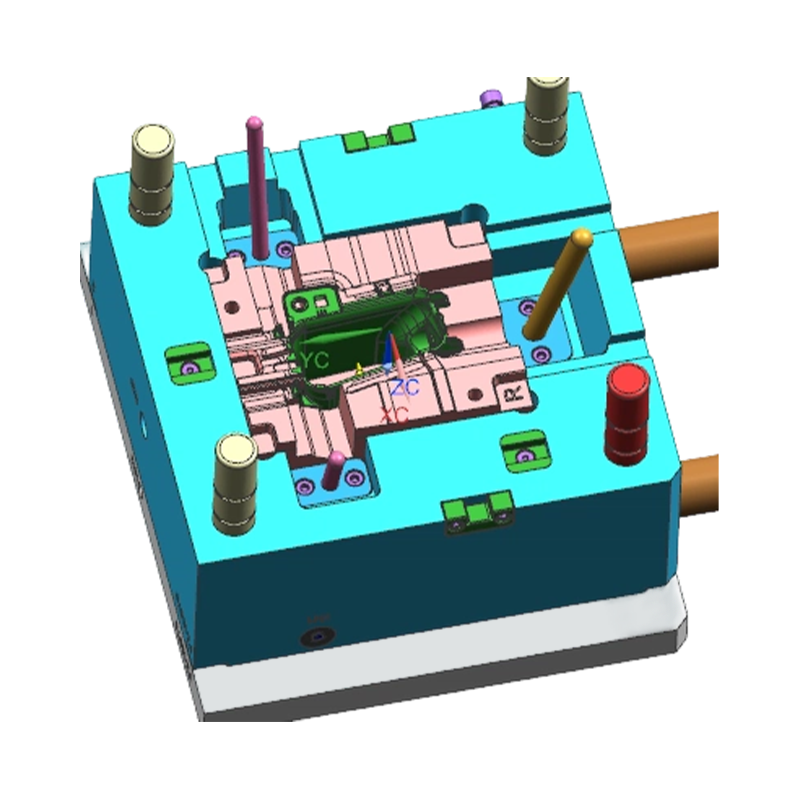

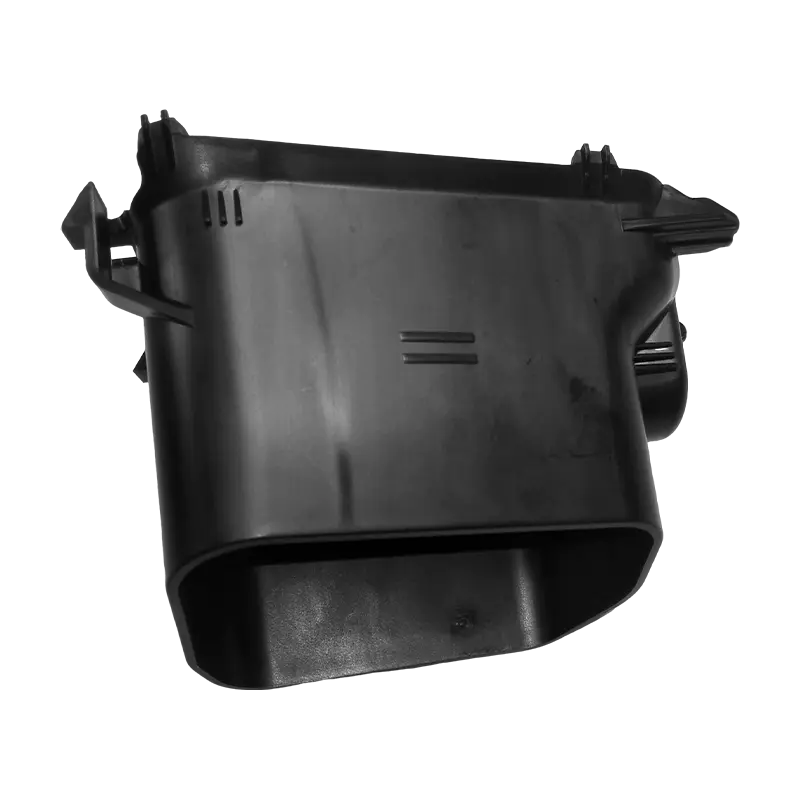

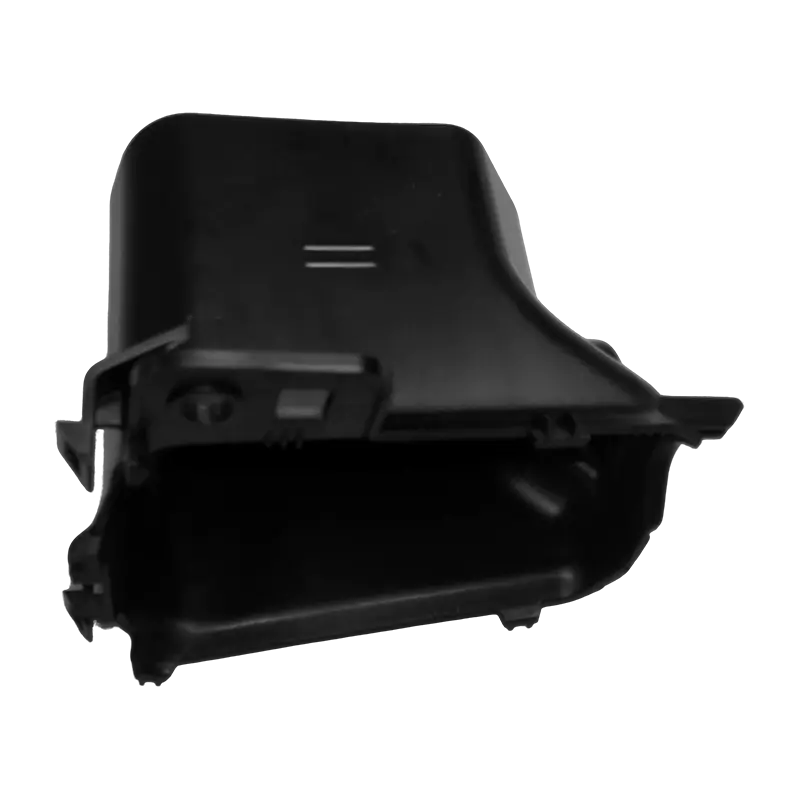

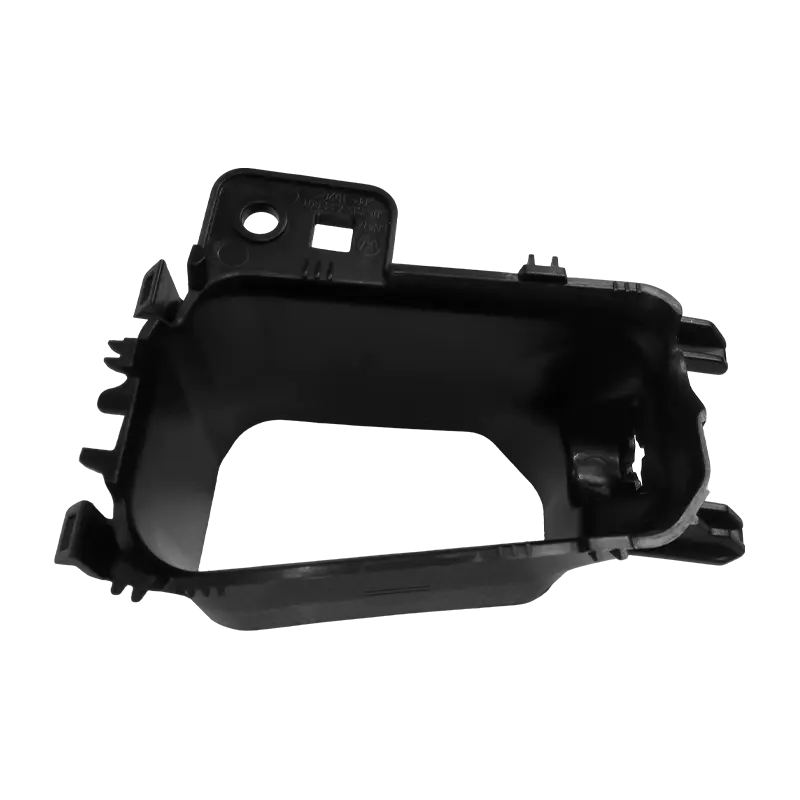

Bu ürün, otomotiv havalandırma tertibatlarının imalatı için tasarlanmış özel bir enjeksiyon kalıbıdır. Bir hava deliği tipik olarak kanatlar, bağlantılar, ayarlayıcı düğmeler ve mahfaza kabuğu gibi çok sayıda hassas plastik bileşenden oluşur ve çok boyutlu hava akışı yönü ayarı ve hassas kontrol gerektirir. Kalıp, kanat pivot milleri ve bağlantı yuvaları gibi hassas yapılar oluşturmak için çok kaydırıcı, döner göbek çekme ve sıcak yolluk teknolojileri kullanılarak müşteri tarafından sağlanan 3 boyutlu çizimlere veya örneklere dayalı olarak geliştirildi. 15 yılı aşkın ihracat deneyimimizle kalıp ömrü, montaj hassasiyeti ve hassas yüzey kalitesine yönelik Avrupa ve Asya OEM taleplerini karşılayarak seri üretimde bileşen değiştirilebilirliği ve tutarlı operasyonel his sağlıyoruz.
Ana sayfa · Ürün · Otomotiv iç plastik parçalar enjeksiyon kalıbı · Otomotiv Klima Havalandırma Plastik Parça Enjeksiyon Kalıbı
Toptan Otomotiv Klima Havalandırma Plastik Parça Enjeksiyon Kalıbı
- Hassas Hareket Yapısı Yeteneği: Kanat pivot milleri ve bağlantı mekanizmaları gibi hassas uyum alanları oluşturma becerisine sahip. Yüksek hassasiyetli kaydırıcı ve kesici uç tasarımları, montajdan sonra düzgün, gevşek olmayan dönüş sağlar.
- Çok Bileşenli Uyum Hassasiyeti: Çok parçalı hava menfezi düzenekleri için kritik kalıp boyutları IT8-IT10 tolerans dereceleri dahilinde tutularak kanatların koordineli senkronize açılması/kapanması sağlanır.
- Yüzey Dokusu Gerçekleştirmesi: Kalıp boşlukları, dokunsal his ve görsel efekt için iç tasarım gereksinimlerine uyacak şekilde ince dokulu, yüksek parlaklıkta veya mat yüzeyli olabilir.
- Kalıp Uzun Ömür Güvencesi: Kritik şekillendirme alanlarında, uzun süreli üretim sırasında plastiklerden (özellikle cam elyaf takviyeli malzemeler) kaynaklanan aşınmaya dayanmak için nitrürleme işlemine tabi tutulan aşınmaya dayanıklı çelik kullanılır.
- Hassas Kaydırma/Kaldırma Mekanizmaları: Doğru kaydırıcı veya kaldırıcı tasarımları, kanat pivot deliklerini, bağlantı geçmeli bağlantılarını ve mahfazadaki yan açıklıkları oluşturarak güvenilir ve istikrarlı hareket sağlar.
- İnce Duvar Kalıplama Yeteneği: Kanatlar ve bağlantılar gibi ince duvarlı yapılar için optimize edilmiş kapı tasarımı ve eriyik akış dengesi, düzgün dolum sağlar ve çarpıklığı en aza indirir.
- Optimize Edilmiş Soğutma Sistemi: Uyumlu soğutma kanalları, çevrim süresini etkili bir şekilde kontrol etmek ve boyutsal kararlılığı sağlamak için parça duvar kalınlığına göre tasarlanmıştır.
- Değiştirilebilir Aşınma Bileşenleri: Yüksek aşınma alanlarındaki (örn. kanat pivot noktaları, düğme yuvaları) kritik şekillendirme parçaları, bakımı kolaylaştıracak ve uzun vadeli maliyetleri azaltacak şekilde sökülebilir şekilde tasarlanmıştır.
Bu kalıp öncelikle gösterge paneli, zemin konsolu ve arka yolcu alanları dahil olmak üzere otomotiv iç mekanlarına yönelik havalandırma tertibatları üretmek için kullanılır. Tier-1 otomotiv tedarikçilerine ve OEM'lere tedarik edilen binek araçlar (otomobiller, SUV'ler, MPV'ler) ve ticari araçlar için geçerlidir.
Pivot alanlarında taslak açılarını ve yüzey parlatma tekdüzeliğini optimize edin; parlamayı/çapaklanmayı önlemek için kaydırıcının oturma açıklıklarını kontrol edin; pivottan deliğe uyum toleranslarının spesifikasyon dahilinde olduğundan emin olun.
Bağlantı yuvalarında ve kanat bağlantı deliklerinde işleme hassasiyetini sıkı bir şekilde kontrol edin; kalıp akışı analizi ve kalıp tasarımında önceden ayarlanmış karşı deformasyon yoluyla kanat deformasyonunu analiz edin.
Topuzdan mahfazaya temas alanlarındaki sürtünme yüzeyi tasarımını optimize edin; OEM kuvvet özelliklerini karşılamak için yüzey pürüzlülüğünü ve boyut toleranslarını kontrol edin.
- Parçalar arası ilişkileri ve hareket yollarını doğrulamak için kalıp tasarımından önce havalandırma tertibatının tam 3 boyutlu montaj çizimini sağlayın.
- Özellikle takviyeli malzemelerde, çekme ayarı ve çelik seçimi değerlendirmesi için plastik malzeme derecesini ve katkı maddelerini (örn. cam elyaf içeriği) doğru bir şekilde belirtin.
- Kaydırıcı ve kaldırıcı alanlarındaki yağ kalıntılarını ve kalıntıları düzenli olarak temizleyin; Mekanizmanın sorunsuz çalışmasını sağlamak için yağlama sistemini inceleyin.
| Ürün Ölçüleri | 130*142*88 |
| Ürün Malzemesi | kişi başı |
| Ürün Fiyatı | 0,5 ABD Doları |
| Ürün Teslim Süresi | 30 gün |
| Kalıp Fiyatı | 7.000 ABD Doları |
| Kalıp İmalat Süresi | 40 gün |
| Gönderim Koşulları | FOB Şanghay |
| Ödeme Koşulları | T/T |
| Kalıp Malzemesi | 1.2738HH |
| Test Yöntemleri | CMM |
| Kalıp Ömrü | 500 bin |
| Garanti Süresi | 12 ay |
Teklif Al
Fanze T&M (Jiashan) Co., Ltd., formerly Shanghai Fanze Precision Mould (est. 2005), is a precision enterprise specializing in injection mold development and plastic part manufacturing. We are China Otomotiv Klima Havalandırma Plastik Parça Enjeksiyon Kalıbı Suppliers and Wholesale Otomotiv Klima Havalandırma Plastik Parça Enjeksiyon Kalıbı Company, Exporter. Leveraging Singaporean precision technology and an international strategy, the company integrates R&D, mold design, manufacturing, and injection molding.
Jiashan, Zhejiang merkezli 14.000 m²'lik tesisimiz, tam hizmet zinciri sağlamak için yüksek performanslı Japon ve Alman makinelerini (CNC, EDM, tel kesme) kullanmaktadır: Ar-Ge, kalıp yapımı, enjeksiyon kalıplama, baskı ve montaj. IATF16949 sertifikalı, otomotiv iç mekanları, yeni enerji şarj yığınları ve cihazları konusunda uzmanız. Land Rover, SAIC ve ABB gibi küresel liderlerle ortaklık kurarak, ileri teknoloji ve uzman yönetim aracılığıyla kalite sunarak dünya çapında ihracat yapıyoruz.
